لماذا يحفر المثقاب المغناطيسي ثقوبًا أكبر من المقاس المطلوب؟ فحوصات المحاذاة

يمكن للمثقاب المغناطيسي أن يقطع ثقبًا أكبر من المقاس المطلوب عندما يدور القاطع بعيدًا عن المركز، أو تتحرك الماكينة تحت الحمل، أو تزيل أسنان القطع المادة بشكل غير متساوٍ. قد يحل استبدال القاطع المشكلة، لكن تحقّق أولًا مما إذا كان الثقب دائريًا وأكبر من المقاس المطلوب باستمرار، أو بيضاويًا، أو مخروطيًا، أو متسعًا عند المدخل فقط. تساعد هذه الأنماط على التمييز بين مشكلات الأدوات ومشكلات المحاذاة والدعم.

ابدأ بمقارنة أبعاد الثقب النهائي بالرسم وبالقدرة المحددة من الشركة المصنّعة للقاطع. لا يضمن القطر الاسمي للقاطع أن يطابق كل ثقب تفاوتًا أبعاديًا ضيقًا. إذا كانت المهمة تتطلب تركيبًا دقيقًا، فقد يلزم ترك مقدار من المادة بعد الثقب لإجراء عملية تشطيب مضبوطة.

افحص الثقب قبل ضبط المثقاب

أزل الرقائق السائبة والنتوءات قبل القياس. فقد تعيق نتوءات المدخل أداة القياس وتجعل الفتحة تبدو أكبر من التجويف نفسه. استخدم أداة مناسبة للتفاوت المحدد؛ إذ يمكن للقدمة ذات الورنية أن تساعد في كشف الاختلافات الواضحة، لكن التفاوتات الأضيق قد تتطلب مقياسًا داخليًا أو طريقة فحص مناسبة أخرى.

قِس في أكثر من اتجاه، وعند الإمكان، على أعماق مختلفة. وافحص موضع الثقب على حدة عن قطره أيضًا. فقد يكون الثقب في موضع غير صحيح مع بقاء حجمه مطابقًا، كما أن تحريك المثقاب لتصحيح موضعه لن يعالج مشكلة القطع بأبعاد أكبر من المطلوب.

• دائري وأكبر من المقاس المطلوب بانتظام: افحص حجم القاطع وحالة أسنانه وتركيبه والانحراف الدوراني.
• بيضاوي أو غير منتظم: تحقّق من تحرك القاعدة أو انثناء قطعة العمل أو وجود خلوص في المنزلق أو اهتزاز القطع.
• أوسع عند المدخل: افحص عدم استقرار بدء القطع أو تعشيق الأسنان بشكل غير متساوٍ أو الحركة قبل أن يثبت القاطع مساره.
• أبعاد مختلفة عبر السماكة: افحص تغيّر الدعم وانحراف الماكينة وتراكم الرقائق والمحاذاة تحت الحمل.

هذه نقاط بداية وليست تشخيصات قاطعة. فقد تؤدي عدة أعطال إلى ظهور آثار متشابهة. ويمكن للمثقاب المائل أن يُحدث فتحة إهليلجية على سطح اللوح من دون أن ينتج تجويفًا أكبر من المقاس المطلوب بانتظام؛ لذلك يجب فحص القطر والتعامد كلٌّ على حدة.

افحص القاعدة المغناطيسية ودعم قطعة العمل أولًا

لا يمكن الحفاظ على ثبات المحاذاة إذا تحركت القاعدة أو انثنت قطعة العمل. قبل فحص عمود الدوران، تحقّق من التلامس بين القاعدة المغناطيسية والسطح الفولاذي. ثبّت الماكينة لمنع سقوطها أو انزلاقها باستخدام وسيلة التثبيت التي تحددها الشركة المصنّعة، خصوصًا عند العمل عموديًا أو فوق مستوى الرأس. أوقف عمود الدوران وافصل محركه قبل لمس القاطع أو ضبط الأجزاء الميكانيكية، مع الحفاظ على قوة التثبيت المغناطيسي ووسيلة التثبيت المستقلة المطلوبة.

افحص السطح السفلي للقاعدة ومنطقة ارتكازها. أزل الرقائق وعالج القشور السائبة أو الطلاء غير المستوي أو أي تلوث آخر يمنع التلامس السليم. اتبع متطلبات الماكينة المتعلقة بحالة السطح والحد الأدنى لسماكة المادة. فقد تقلل الألواح الرقيقة والأسطح المنحنية وعدم التلامس الكامل للقاعدة من قوة التثبيت.

تحقّق أيضًا من طريقة دعم قطعة العمل. فقد يظل المثقاب مثبتًا بإحكام بينما ينثني لوح غير مدعوم تحته. ويغيّر ذلك العلاقة بين عمود الدوران وسطح القطع مع ازدياد ضغط التغذية. ادعم قطعة العمل وثبّتها بحيث لا تحركها أحمال القطع ولا تثنيها.

حتى طراز مثل VD68E، الذي يبلغ أقصى قطر ثقب محدد له 68 mm وقوة تثبيت مغناطيسي 15,000 N، يعتمد على ملاءمة التلامس وظروف قطعة العمل. فقيمة قوة التثبيت وحدها لا تحدد مدى ثبات الماكينة على سطح مطلي أو رقيق أو غير مستوٍ بعينه، كما أنها لا تحدد دقة الثقب.

إذا تحركت القاعدة أو ارتفعت أو تمايلت أثناء القطع، فأوقف العمل وصحح التجهيز. إن زيادة ضغط التغذية لإجبار القاطع على الاختراق قد تزيد الحركة وتتلف الثقب.

ميّز بين محاذاة عمود الدوران وانحراف القاطع

هناك فحصان مهمان هنا: هل محور عمود الدوران مضبوط الاتجاه بالنسبة إلى قطعة العمل، وهل يدور القاطع بتمركز حول ذلك المحور؟ قد يكون المثقاب عموديًا على اللوح بينما يدور قاطع مركب على نحو غير سليم بعيدًا عن المركز. وقد يدور القاطع بتمركز صحيح بينما يكون مائلًا بالنسبة إلى محور الثقب المطلوب.

بعد تثبيت الماكينة بأمان وفصل محركها، افحص أسطح تركيب القاطع وساقه والظرف ومكونات التثبيت. قد تمنع الرقائق العالقة أو أسطح التلامس التالفة أو الساق غير المتوافقة أو الربط غير الصحيح تثبيته على النحو السليم. أعد تركيب القاطع وفق إجراءات التركيب ومتطلبات الربط المحددة.

افحص القاطع الحلقي بحثًا عن أسنان مكسورة أو تآكل غير متساوٍ أو مواد متراكمة أو تلف ناتج عن انحشار. وقد تشجع قوى القطع غير المتساوية الاهتزاز والانحراف. يساعد دبوس التوجيه على تحديد موضع القطع، وفي الأنظمة المناسبة، على إيصال سائل التبريد وإخراج اللبّ؛ لكنه لا يصحح انحراف عمود الدوران ولا يعوض تحرك القاعدة.

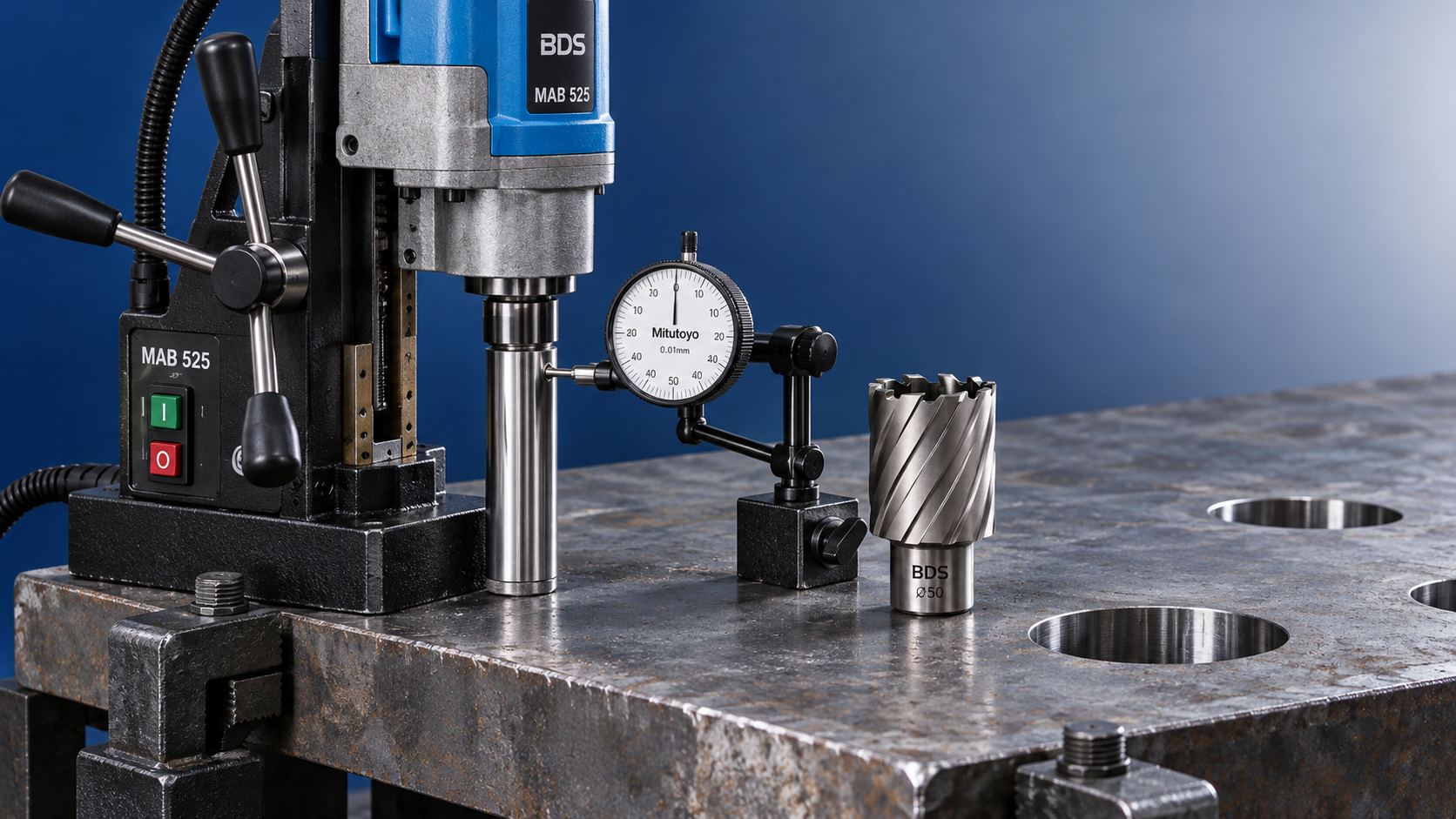

إذا كانت الشركة المصنّعة تسمح بذلك، فتحقّق من الانحراف باستخدام مؤشر قياس وسطح مرجعي أملس مناسب أو عمود اختبار. أدر عمود الدوران يدويًا وفق إجراء الصيانة، مع فصل الطاقة. تجنب استخدام أسنان القطع المتقطعة مرجعًا مرتجلًا؛ إذ قد يحجب شكل الأسنان وتلفها قراءة المؤشر. قارن النتائج بالحدود المحددة من مصنّعي الماكينة والأدوات بدل اعتماد تفاوت عام اعتباطي.

إذا استمر الانحراف المفرط بعد التنظيف وإعادة التركيب، فتحقّق تدريجيًا بدءًا من القاطع باتجاه عمود الدوران. وقد يساعد قاطع متوافق وسليم معروف الحالة على عزل عطل الأداة. أما استمرار الخطأ عند الظرف أو عمود الدوران فقد يستلزم الصيانة بسبب تلف المكونات أو تآكل المحامل.

بعد ذلك، افحص اتجاه عمود الدوران بالنسبة إلى سطح الثقب المقصود باستخدام طريقة المحاذاة التي تحددها الشركة المصنّعة. لا تفترض أن هيكل المحرك يوفر مرجعًا دقيقًا. افحص أدلة العربة وضبط المنزلق ونقاط التثبيت بحثًا عن الارتخاء. اجعل امتداد العربة أقصر ما يسمح به التجهيز؛ فالامتداد غير الضروري يزيد احتمال الانحراف تحت حمل القطع.

تحقّق مما يتغير عند بدء القاطع بالعمل

قد يجتاز فحص المحاذاة الثابتة بينما يتسع الثقب تحت الحمل. راقب الاهتزاز وتغير صوت القطع والرقائق غير المتساوية أو الحركة المرئية من موضع تشغيل آمن. تساعد هذه العلامات على تحديد القوى التي لا تظهر إلا أثناء القطع.

اضبط السرعة والتغذية بما يتناسب مع نوع القاطع وقطره ومادة قطعة العمل، وفق إرشادات الشركة المصنّعة للأداة. إن نطاق السرعات المتاح للماكينة ليس توصية للقطع. فقد تؤدي التغذية المفرطة إلى انحراف مجموعة القطع أو إزعاج ثبات القاعدة؛ أما التغذية غير الكافية فقد تسبب الاحتكاك والحرارة. والتغذية المنتظمة التي تحقق قطعًا فعالًا أنفع من محاولة التغلب على الاهتزاز بضغط إضافي.

عند بدء القطع، اسمح للقاطع بإنشاء قطع متساوٍ قبل تطبيق تغذية العمل المعتادة. قد تجعل اللحامات أو انحناء السطح أو سطح البدء المائل بعض الأسنان تتعشق قبل غيرها، ما يسبب حملًا غير متساوٍ. إذا حال السطح دون تعشيق مستقر، فقد يتطلب التجهيز أداة تثبيت أو أسلوب تشغيل مختلفًا.

حافظ على إمداد سائل القطع وخلوص الرقائق وفق المواصفات. فقد تزيد الرقائق المتراكمة الحمل، وتخدش الجدار، وتتلف الأسنان. استخدم قاطعًا مناسبًا لسماكة المادة، واتبع إجراءه عند تشغيل الألواح المكدسة أو إجراء القطوع المتقطعة. لا تزل الرقائق بيدك أبدًا أثناء دوران عمود الدوران. خفّض التغذية حسب الحاجة قرب اختراق القاطع للجهة الأخرى، عندما يتغير الدعم أسفل حواف القطع.

تحقّق من التصحيح قبل متابعة الدفعة

بعد تصحيح العطل المحدد، أنشئ ثقبًا تجريبيًا مضبوطًا في مادة مماثلة وبظروف دعم مكافئة. قِسه بالطريقة نفسها المستخدمة للثقب المرفوض. سجّل القاطع والتجهيز والسرعة والعيب الملحوظ كي يمكن تتبع أي تغيير لاحق.

إذا أدت إعادة تركيب القاطع إلى استعادة الأبعاد، فافحص الثقوب التالية للتأكد من عدم تكرار المشكلة. وإذا استمر قاطع سليم معروف الحالة في إنتاج ثقوب أكبر من المطلوب مع تجهيز ثابت ومدعوم على النحو الصحيح، فافحص عمود الدوران أو الظرف أو العربة في الخطوة التالية. وإذا كان التفاوت المطلوب أضيق مما يمكن لعملية الثقب الحفاظ عليه بشكل موثوق، فحدّد عملية تشطيب مناسبة قبل اعتماد بقية العمل.
