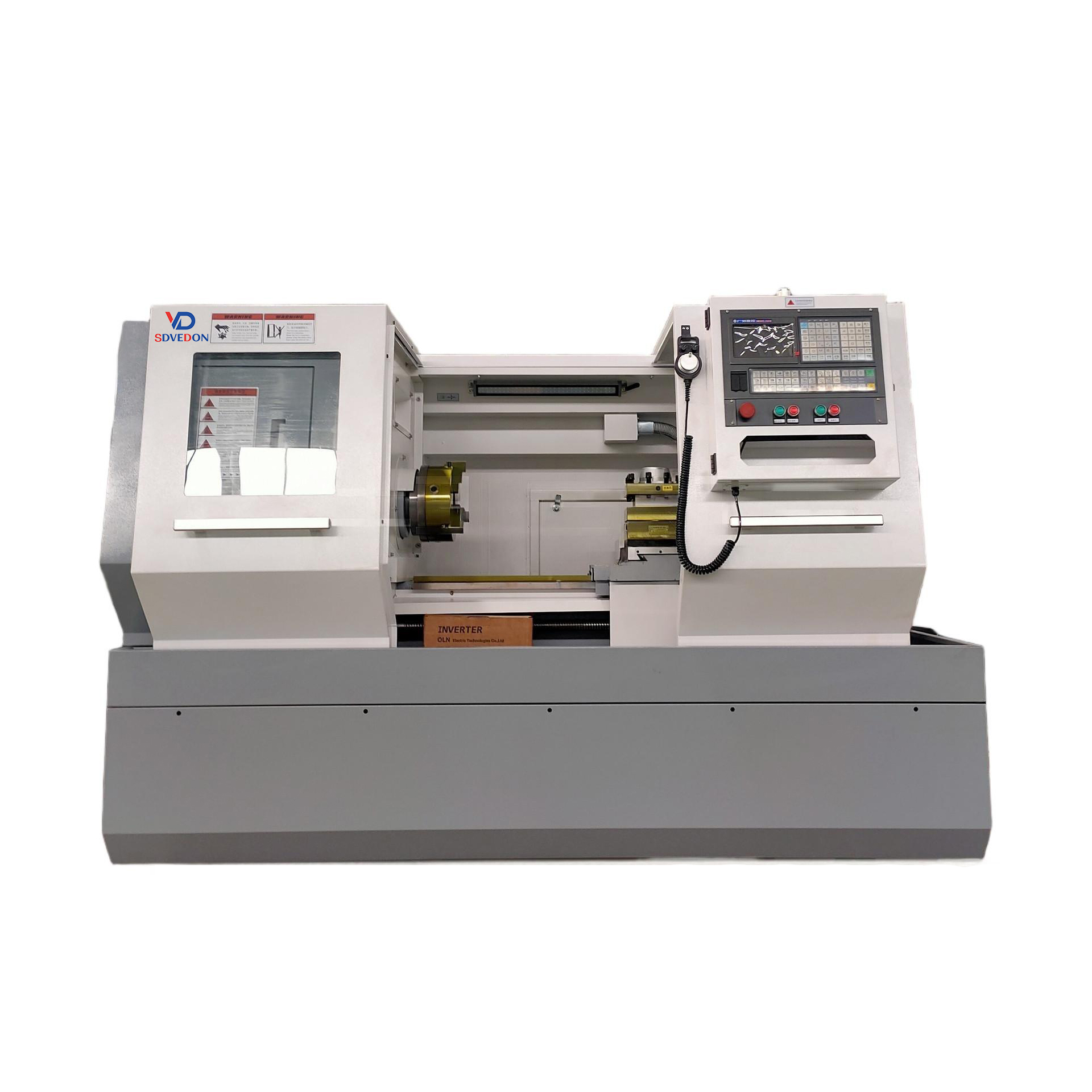

باستخدام التحكم الرقمي كأساس، يتجاوز القيود التشغيلية للمخارط التقليدية، ويحول العمليات المعقدة إلى تعليمات دقيقة، ويوفر حلول تشغيل فعالة ومستقرة ومتسقة. يستخدم المحور محامل عالية الدقة لمقاومة الاهتزاز القوية، مما يحافظ على الدقة المستقرة حتى أثناء التشغيل عالي السرعة على المدى الطويل. يتم تصنيع السرير من قطعة واحدة من الحديد الزهر، ومعالجتها بالتقديم لإزالة الإجهاد الداخلي، مما يؤدي إلى الحد الأدنى من التشوه ويضمن استقرار التشغيل على المدى الطويل.
| الفئة | الطراز | الوحدة | CK6150 | CK6180 | CK61100 |
| سعة المعالجة | أقصى قطر دوران للسرير | mm | Φ500 | Φ800 | Φ1000 |
| أقصى قطر دوران للعربة | mm | Ф290 | Φ450 | Φ630 |
| قطر القطع الأقصى | mm | Φ500 | Φ800 | Φ1000 |
| الحد الأقصى لطول المعالجة | mm | 1500 | 2850 | 1350 |
| السفر | أقصى انتقال للمحور X/Z | mm | 300/1500 | 450/3000 | 480 / 1500 |
| وحدة الإزاحة الدنيا للمحور X/Z | mm | 0.001 | 0.001 | 0.001 |
| المغزل | قطر فتحة عمود الدوران | mm | Ф82 | Φ105 | Φ105 |
| عدد مراحل المغزل |
| تروس لا نهائية/ثلاثة تروس (تحويل التردد داخل التروس) | غير متدرج / 4 مدى 4 | غير متدرج / 4 مدى 4 |
| السرعة القصوى للمغزل | دورة في الدقيقة | 150-2000/60-1600 | 30-84/53-150/120-350/300-835 | 30-84 / 53-150 / 120-350 / 300-835 |
| طرف عمود الدوران |
| A2-8/C8 | أ2-8/ج8/ج11 | أ2-8/ج8/ج11 |
| طاقة المحرك الرئيسي (تحويل التردد) | كيلوواط | 7.5 | 11 | 11 |
| العاكس | كيلوواط | 7.5 | 11 | 11 |
| المحور X/Z | ن.م | 5/7.5 | 10/15 | 10 / 15 |
| سرعة الحركة السريعة للمحور X/Z | م/دقيقة | ’6/8 | 4/6 | 4 / 6 |
| حامل أداة التغذية | نوع مسند الأداة |
| حامل أدوات كهربائي ذو 4 محطات 4 محطات | برج دوّار الأدوات الكهربائي ذو 4 محطات | برج دوّار الأدوات الكهربائي ذو 4 محطات |
| حجم شريط الأدوات | mm | 25*25 | 32*32 | 40*40 |
| دقة تحديد موضع تكرار مسند الأدوات | mm | ≤0.004 | ≤0.004 | ≤0.004 |
| قطر غلاف مخزون الذيل | mm | Φ65 | Φ100 | Φ75 |
| سفر كم مخزون الذيل الذيل | mm | 130 | 250 | 200 |
| ثقب مستدق مركز مخزون الذيل |
| موس 5# | موس 6# | موس 6# |
| الوزن الصافي لأداة الماكينة | kg | 1800 | 5300 | 5000 |
| الأبعاد الكلية لأداة الماكينة (الطول * العرض × الارتفاع) | mm | 2900*1300*1680 | 5200*1800*2000 | 3700*1800*2000 |
| أخرى | متطلبات الطاقة (الطاقة/التيار) | كيلوواط/أ | 15 كيلوواط/20 أمبير | 20 كيلو وات/30 أمبير | 20 كيلو وات / 30 أمبير |
