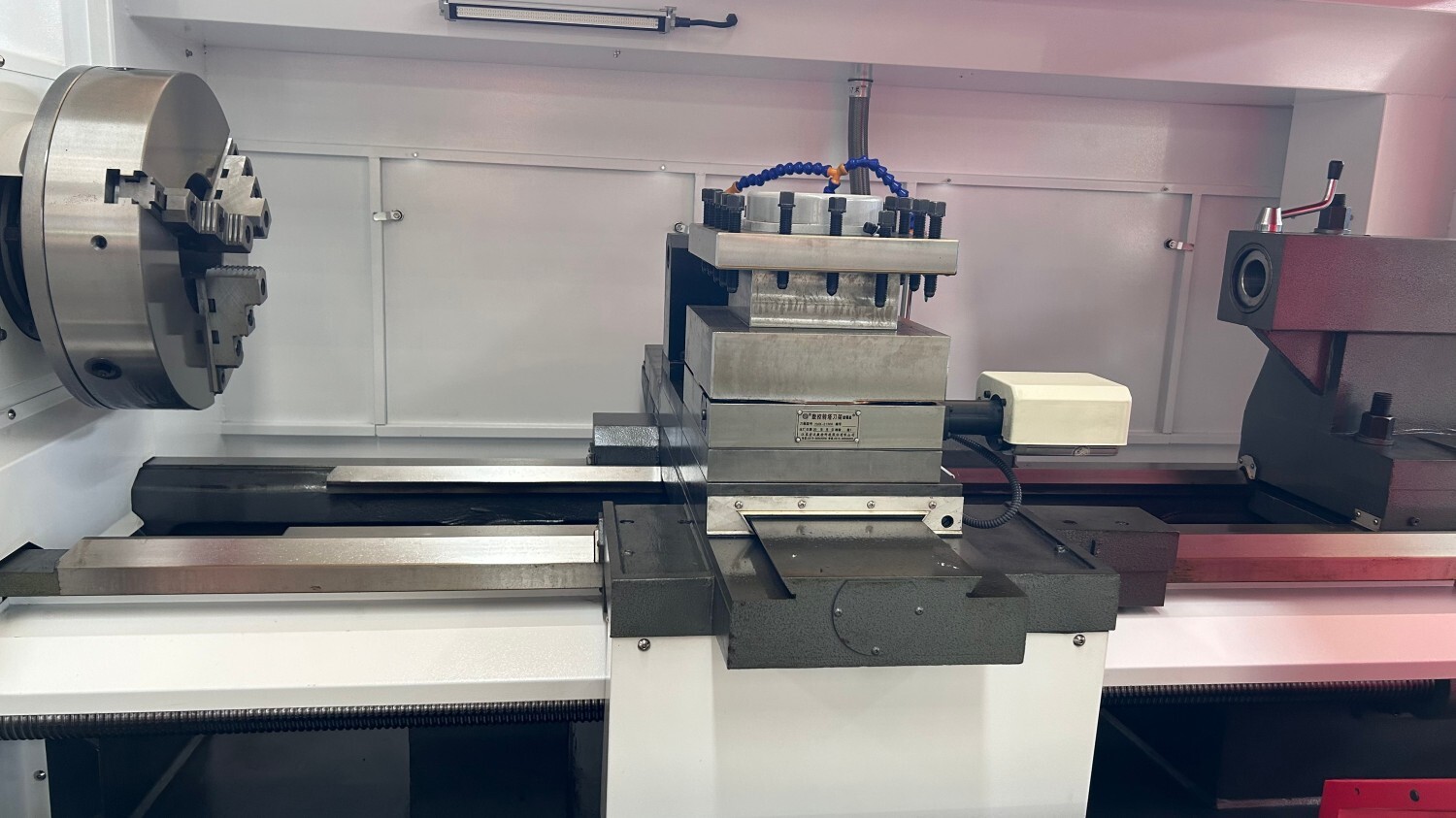

CK6180
10001
مع وجود التحكم الرقمي في جوهرها، فإنها تخترق القيود التشغيلية للمخارط التقليدية، وتحول العمليات المعقدة إلى تعليمات دقيقة وتوفر حلول تصنيع آلي فعالة ومستقرة ومتسقة. يستخدم المغزل محامل عالية الدقة لمقاومة الاهتزازات القوية، مما يحافظ على دقة ثابتة حتى أثناء التشغيل عالي السرعة على المدى الطويل. صُنع السرير من قطعة واحدة من الحديد الزهر المعالج بالتقادم للتخلص من الإجهاد الداخلي، مما يؤدي إلى الحد الأدنى من التشوه وضمان ثبات الماكينات على المدى الطويل.

- معلمات المنتج -

باستخدام التحكم الرقمي كأساس، يتجاوز القيود التشغيلية لآلات الخراطة التقليدية، محولاً العمليات المعقدة إلى تعليمات دقيقة ويوفر حلول تشغيل فعالة ومستقرة ومتسقة. تستخدم المغزل محامل عالية الدقة لمقاومة قوية للاهتزاز، مما يحافظ على دقة مستقرة حتى أثناء التشغيل طويل الأجل بسرعات عالية. يتم تصنيع السرير من قطعة واحدة من الحديد الزهر، مع معالجتها بالتقدير لإزالة الإجهاد الداخلي، مما يؤدي إلى حد أدنى من التشوه ويضمن استقرار التشغيل على المدى الطويل.


الفئةالطرازالوحدةCK6150CK6180CK61100
سعة المعالجةأقصى قطر دوران للسريرmmΦ500Φ800Φ1000
أقصى قطر دوران للعربةmmФ290Φ450Φ630
قطر القطع الأقصىmmΦ500Φ800Φ1000
الحد الأقصى لطول المعالجةmm150028501350
السفرأقصى انتقال للمحور X/Zmm300/1500450/3000480 / 1500
وحدة الإزاحة الدنيا للمحور X/Zmm0.0010.0010.001
المغزلقطر فتحة عمود الدورانmmФ82Φ105Φ105
عدد مراحل المغزل
تروس لا نهائية/ثلاثة تروس (تحويل التردد داخل التروس)غير متدرج / 4 مدى 4غير متدرج / 4 مدى 4
السرعة القصوى للمغزلدورة في الدقيقة150-2000/60-160030-84/53-150/120-350/300-83530-84 / 53-150 / 120-350 / 300-835
طرف عمود الدوران
A2-8/C8أ2-8/ج8/ج11أ2-8/ج8/ج11
طاقة المحرك الرئيسي (تحويل التردد)كيلوواط7.51111
العاكسكيلوواط7.51111
المحور X/Zن.م5/7.510/1510 / 15
سرعة الحركة السريعة للمحور X/Zم/دقيقة’6/84/64 / 6

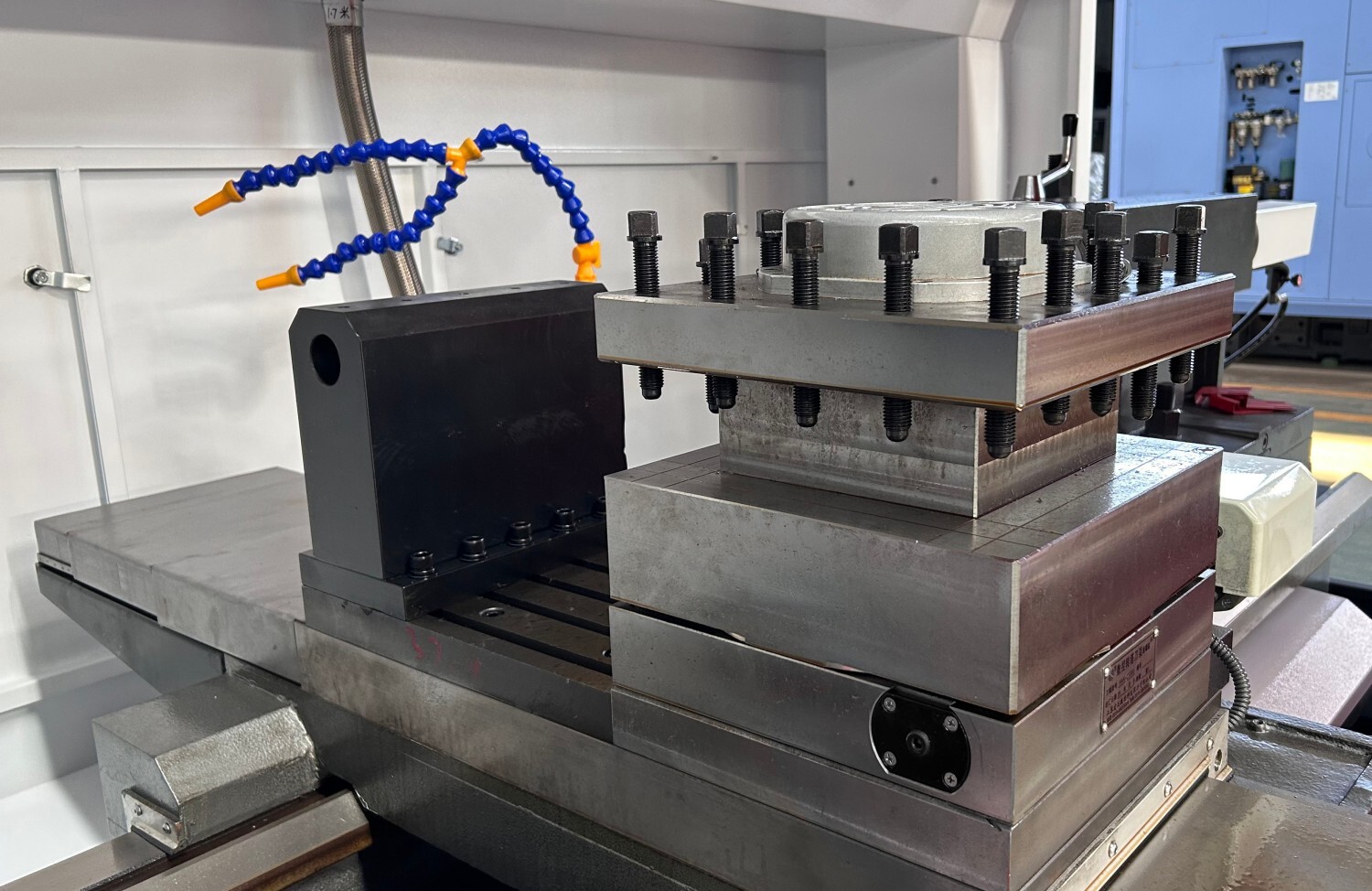

حامل أداة التغذيةنوع مسند الأداة
حامل أدوات كهربائي ذو 4 محطات 4 محطاتبرج دوّار الأدوات الكهربائي ذو 4 محطاتبرج دوّار الأدوات الكهربائي ذو 4 محطات
حجم شريط الأدواتmm25*2532*3240*40
دقة تحديد موضع تكرار مسند الأدواتmm≤0.004≤0.004≤0.004

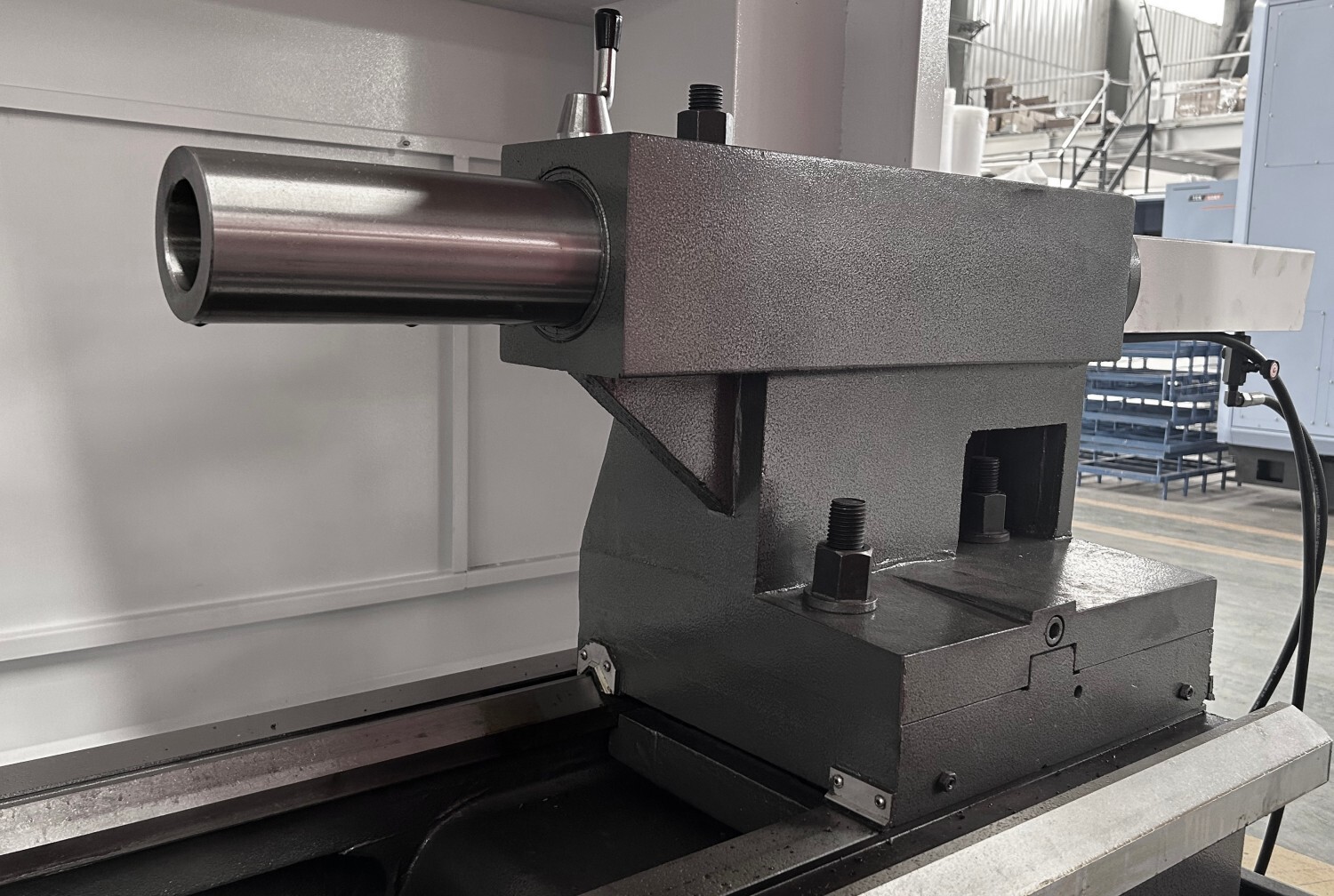

قطر غلاف مخزون الذيلmmΦ65Φ100Φ75
سفر كم مخزون الذيل الذيلmm130250200

ثقب مستدق مركز مخزون الذيل
موس 5#موس 6#موس 6#
الوزن الصافي لأداة الماكينةkg180053005000
الأبعاد الكلية لأداة الماكينة (الطول * العرض × الارتفاع)mm2900*1300*16805200*1800*20003700*1800*2000
أخرىمتطلبات الطاقة (الطاقة/التيار)كيلوواط/أ15 كيلوواط/20 أمبير20 كيلو وات/30 أمبير20 كيلو وات / 30 أمبير
