مركز تصنيع آلي أفقي

استكشف مركز الماكينات الأفقي من السلسلة NCH-50 - الذي يتميز بماكينات تفريز بنظام التحكم الرقمي عالية الدقة، وخيارات منضدة العمل المتعددة، وتقنية المغزل المتقدمة للتطبيقات الصناعية.

واتساب ：+86 173 5340 5464

البريد الإلكتروني :admin@sdvedon.com

- معلمات المنتج -

جدول معلمات طاحونة التفريز الأفقية سلسلة 50
الاسم		الوحدة	NCH-50	NCH-50A	NCH-50C	NCH-50LA	NCH-50L	NCH-50H	HMC-50VD
			السرج المتقاطع	السرج المتقاطع	السرج المتقاطع	السرج المتقاطع	السرج المتقاطع	محطة واحدة مقلوبة T مقلوبة	محطة T إيجابية مزدوجة T مزدوجة
طاولة العمل	حجم طاولة العمل	mm	500×500	500×500	500×500	500×500	500×500	500×500	500×500
	عدد مناضد العمل	-	1	1	1	1	1	1	2
	فهرسة طاولة العمل	-	1 درجة أو 0.001 درجة أو 0.001 درجة	0.001°	1°	1 درجة أو 0.001 درجة أو 0.001 درجة	1 درجة أو 0.001 درجة أو 0.001 درجة	1 درجة أو 0.001 درجة أو 0.001 درجة	1 درجة أو 0.001 درجة أو 0.001 درجة
	وقت تبديل طاولة العمل	s	——	——	——	——	——	——	12
	الحمولة القصوى لمنضدة العمل	kg	400	400	400	800	800	1000	500
	فتحة T (عدد الفتحات × عرض الفتحة × المسافة)	mm	5X18X100	5X18X100	5X18X100	5X18X100	5X18X100	5×18×100	5×14×100
	أقصى قطر دوران لقطعة العمل	mm	Φ900	Φ900	Φ900	Φ1000	Φ1000	Φ1300	Φ800
	السرعة القصوى لطاولة العمل	ص/دقيقة	12	12	12	12	12	12	16.66
الرحلة	تتحرك طاولة العمل إلى اليسار واليمين (الاتجاه X)	mm	700	700	700	1000	1000	1050	800
	يتحرك صندوق عمود الدوران لأعلى ولأسفل (الاتجاه Y)	mm	600	600	600	650	650	750	750
	حركة طاولة العمل/العمود إلى الأمام والخلف (الاتجاه Z)	mm	580	580	580	600	600	900	800
	المسافة من الخط المركزي لعمود الدوران إلى طاولة العمل	mm	90～690	50～650	105～705	-40~610	-40~610	110～860	150～900
	المسافة من طرف عمود الدوران إلى مركز طاولة العمل	mm	120～700	160～740	170～750	200～800	200～800	120～1020	50～850

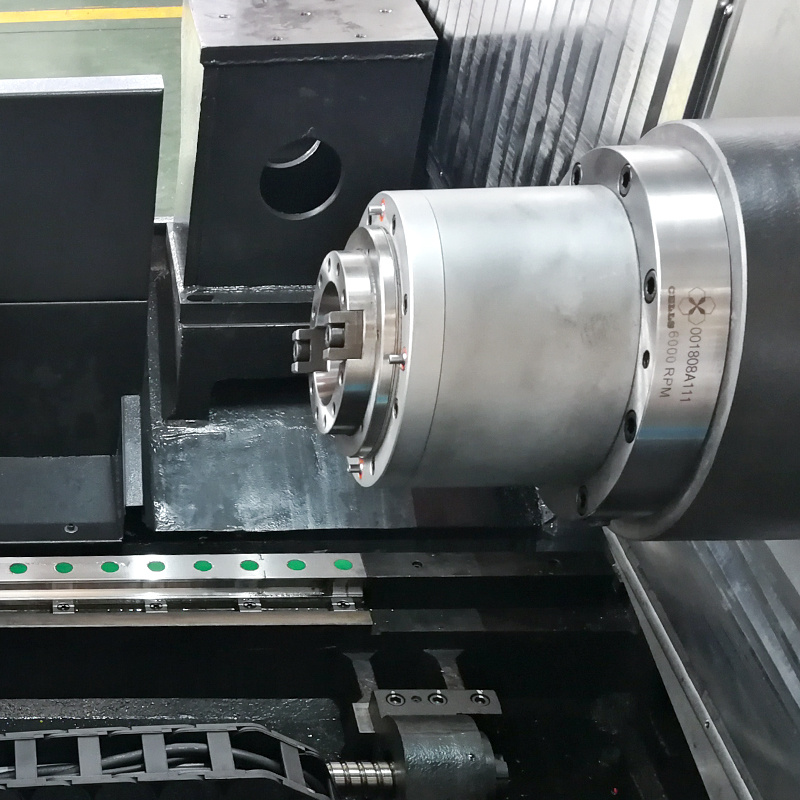

المغزل	رقم مستدق عمود الدوران	-	ISO7:24 رقم 40	ISO7:24 رقم 40	ISO7:24 رقم 40	ISO7:24 رقم 40	ISO7:24 رقم 50	ISO7:24 رقم 50	ISO7:24 رقم 50
	السرعة القصوى للمغزل	دورة في الدقيقة	8000	10000	10000	8000	8000	6000	6000
	طاقة محرك عمود الدوران	kw	11/15	11/15	11/15	9/11	9/11	15/18.5	15/18.5
	أقصى عزم دوران لمحرك عمود الدوران	نانومتر	95.5	95.5	95.5	140	140	259	259

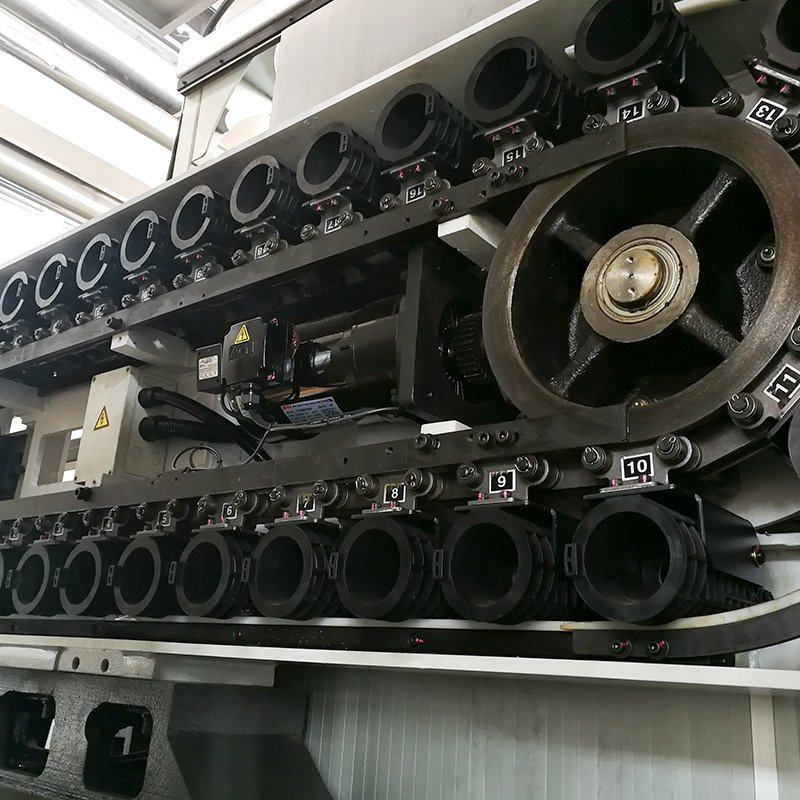

مجلة الأدوات	سعة مخزن الأدوات	الحزمة	24/32	24/32	24	24/30	24/30	24/30/40	24/30/40
	طريقة اختيار السكين	-	عشوائي	عشوائي	عشوائي	عشوائي	عشوائي	عشوائي	عشوائي
	أقصى قطر الأداة × الطول الأقصى للأداة × الطول	mm	Φ78×300	Φ80×300	Φ80×300	Φ110×350	Φ110×350	Φ125×350	Φ112×350
	الحد الأقصى لقطر الأداة (بدون أداة متجاورة)	mm	Φ120	Φ150	Φ150	Φ200	Φ200	Φ230	Φ200
	الحد الأقصى لوزن الأداة	kg	8	8	8	15	15	18	25
	وقت تبادل الأدوات (أداة لأداة)	s	3.8	3.8	3.8	3.76	3.76	4.75	3.31
سرعة اجتياز سريع	X/Y/Z	م/دقيقة	36	36	36	36	36	24	48
دقة أداة الماكينة	دقة تحديد المواقع (X/Y/Z)	mm	0.01	0.01	0.01	0.01	0.01	0.01	0.01
	دقة تحديد المواقع (المحور ب)	″	10	20	10	10	10	10	10
	تكرار دقة تحديد المواقع (X/Y/Z)	mm	0.006	0.006	0.006	0.006	0.006	0.006	0.006
	تكرار دقة تحديد المواقع (المحور ب)	″	4	4	4	4	4	4	2
أخرى	وزن الآلة البصرية	kg
	وزن الماكينة	kg	6000	6000	6000	7500	7500	12000	12500
