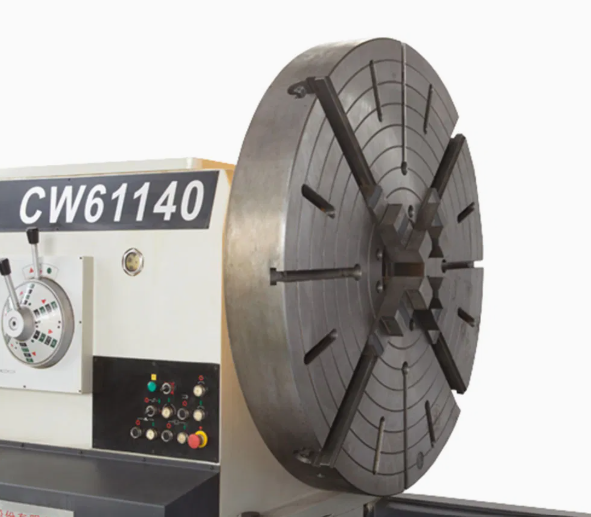

CW61140
10001
اكتشف المخارط الثقيلة CW61140 و CW62140 المزودة بقدرة تأرجح تتراوح بين 1400 و1600 مم، وطول قطعة عمل بطول 12 مترًا، و24 سرعة مغزل. مثالية للخراطة المعدنية الدقيقة في التطبيقات الصناعية.
واتساب ：+86 173 5340 5464
البريد الإلكتروني :admin@sdvedon.com

- معلمات المنتج -

MODELSCW61140/CW62140CW61160/CW62160
CAPACITY

الحد الأقصى للتأرجح فوق السريرΦ1400 ممقطر 1600 مم.
الحد الأقصى للتأرجح فوق العربةΦ1060 ممΦ1260 مم
الحد الأقصى للتأرجح فوق الفجوةΦ1930 ممΦ2110 مم
الطول الفعال للفجوة590mm590mm
عرض السرير970mm970mm
أقصى طول لقطعة العمل1.5/2/3/4/5/6/8/10/12m1.5/2/3/4/5/6/8/10/12m
الحد الأقصى لطول الدوران1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m
أقصى وزن لقطعة العمل (بين المراكز)6000kg6000kg
SPINDLE

أنف المغزلA2-15A2-15
تجويف عمود الدورانقطر 130 مم.قطر 130 مم.
التجويف المستدق للمغزلمتري Φ140 1:20متري Φ140 1:20
خطوات سرعة عمود الدوران24 (عادي)، 12 (عكسي)24 (عادي)، 12 (عكسي)
نطاق سرعة عمود الدوران2.5 ~ 250 دورة في الدقيقة2.5 ~ 250 دورة في الدقيقة
ميل البرغي اللولبي الطولي/القطر الطولي12 مم/70 مم12 مم/70 مم
عدد التغذية الطولية والعرضية9797
FEED RANGE OF TOOL POST FOR PER REVOLUTION OF SPINDLE

طولية0.1 إلى 12 مم/ص0.1 إلى 12 مم/ص
كروس0.05 ~ 6 مم/ص0.05 ~ 6 مم/ص
وظيفة الأداة الوسطى0.025 إلى 3 مم/ص0.025 إلى 3 مم/ص
THREADING

خيوط الطرح المترية1~120mm/ 451~120mm/ 45
الخيوط البيضاء30 ¼ ¼TPI/4230 ¼ ¼TPI/42


الخيوط البيضاء30~14TPI/4230~14TPI/42
خيوط الوحدة1/2~60D.P/481/2~60D.P/48
خيوط D.P.½~60M.P/46½~60M.P/46
RAPID TRAVEL

طولية3740 مم/دقيقة3740 مم/دقيقة
كروس1870 مم/دقيقة1870 مم/دقيقة

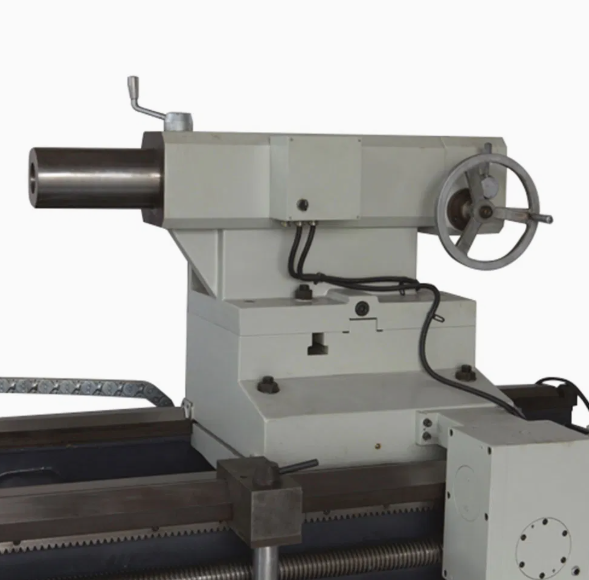

TAILSTOCK SLEEVE

تجويف مستدقمتري 80متري 80
القطر الخارجيΦ160 ممΦ160 مم
الحد الأقصى للسفر300mm300mm
OTHERS

المسافة الرأسية من مركز عمود الدوران إلى أساس التثبيت51mm51mm
الحد الأقصى لانتقال عمود الأداة الأوسط400mm400mm
زاوية تأرجح عمود الأداة±90°±90°
أقصى انتقال للانزلاق المتقاطع840mm900mm
حجم ساق الأداة50×50mm50×50mm
طاقة المحرك الرئيسي22kw22kw
قوة محرك التغذية السريعة1.5kw1.5kw
طاقة مضخة سائل التبريد0.25kw0.25kw
الأبعاد الكلية للماكينة 3 أمتار (الطول×العرض×الارتفاع)6100 x 2080 x 2130mm6100 x 2130 x 2300mm
الوزن الصافي14100kg15100kg
