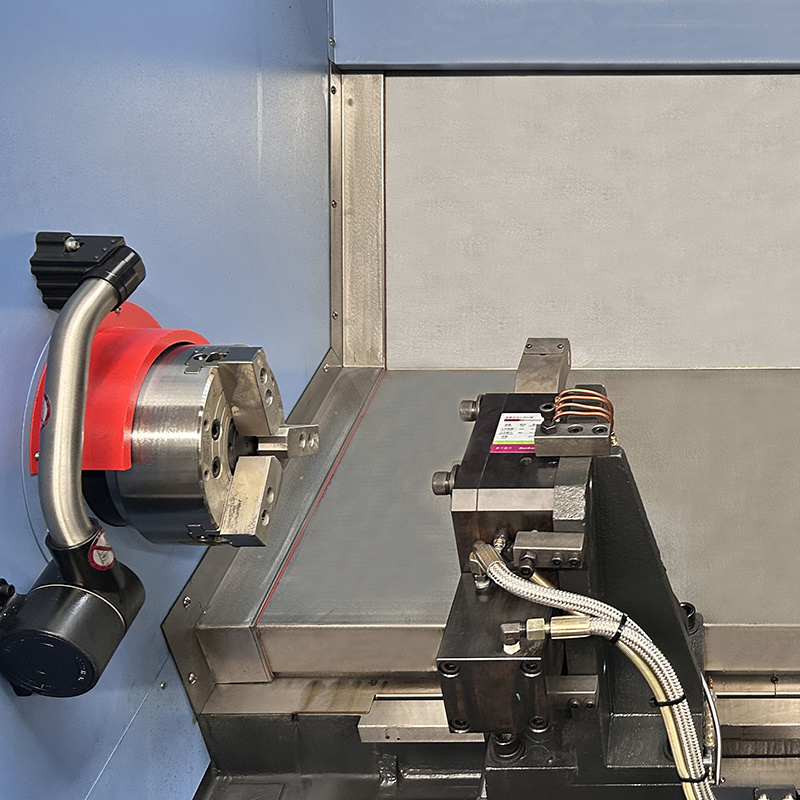

TCK52DY
10001
مع وجود التحكم الرقمي في جوهرها، فإنها تخترق القيود التشغيلية للمخارط التقليدية، وتحول العمليات المعقدة إلى تعليمات دقيقة وتوفر حلول تصنيع آلي فعالة ومستقرة ومتسقة. يستخدم المغزل محامل عالية الدقة لمقاومة الاهتزازات القوية، مما يحافظ على دقة ثابتة حتى أثناء التشغيل عالي السرعة على المدى الطويل. صُنع السرير من قطعة واحدة من الحديد الزهر المعالج بالتقادم للتخلص من الإجهاد الداخلي، مما يؤدي إلى الحد الأدنى من التشوه وضمان ثبات الماكينات على المدى الطويل.

- معلمات المنتج -

باستخدام التحكم الرقمي كأساس، يتجاوز القيود التشغيلية لآلات الخراطة التقليدية، محولاً العمليات المعقدة إلى تعليمات دقيقة ويوفر حلول تشغيل فعالة ومستقرة ومتسقة. تستخدم المغزل محامل عالية الدقة لمقاومة قوية للاهتزاز، مما يحافظ على دقة مستقرة حتى أثناء التشغيل طويل الأجل بسرعات عالية. يتم تصنيع السرير من قطعة واحدة من الحديد الزهر، مع معالجتها بالتقدير لإزالة الإجهاد الداخلي، مما يؤدي إلى حد أدنى من التشوه ويضمن استقرار التشغيل على المدى الطويل.


المواصفاتTCK52DY
أقصى قطر تأرجح على السريرΦ670 مم
أقصى قطر تأرجح للعربةΦ400 مم
المسافة بين المراكز650mm
الحد الأقصى لطول التشغيل الآلي450mm
مواصفات مقدمة عمود الدورانA2-6
طاقة محرك عمود الدوران11-15kw
قطر وحدة عمود الدوران200mm
سرعة عمود الدوران4200rpm
قطر فتحة الدوران عبر المغزلΦ66 مم
القطر الداخلي لفتحة السحب من خلال الفتحةΦ52 مم
مواصفات تشاك
النوعالمحور Y لمحور الطاقة Y من دوران الطاقة عند المحطة 12
حامل الأدوات الكهربائيةBMT55
انتقال المحور X/Z270/650mm
انتقال المحور Y±45/50mm
مواصفات برغي المحور X/Z اللولبي3210/4010
تكرار دقة تحديد المواقع±0.005
مواصفات حامل الأدوات الخارجي25*25mm
الحد الأقصى لقطر قضيب الثقب الأقصى32mm
تغيير الأداة ووقت القفل في الوضع المجاور0.16s

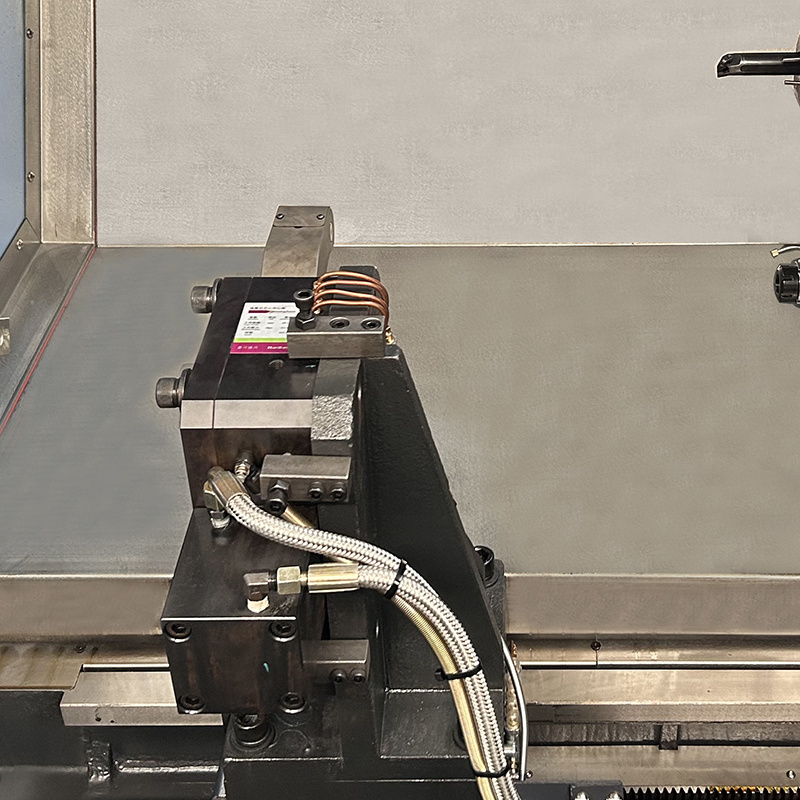

نوع الغُرَاب المتحركهيدروليكي
ضربة غراب الذيل480mm
قطر جلبة الغُرَاب المتحركΦ80 مم
انتقال جلبة الغُرَاب المتحرك100mm
مستدق الفتحة المستدقة لجلبة الغُرَاب المتحركMT5
سرعة الحركة السريعة X/Z20/24 م/دقيقة
عرض الخط45 بكرة مم
خدمة عزم دوران المحرك X/Z3/3 كيلوواط
