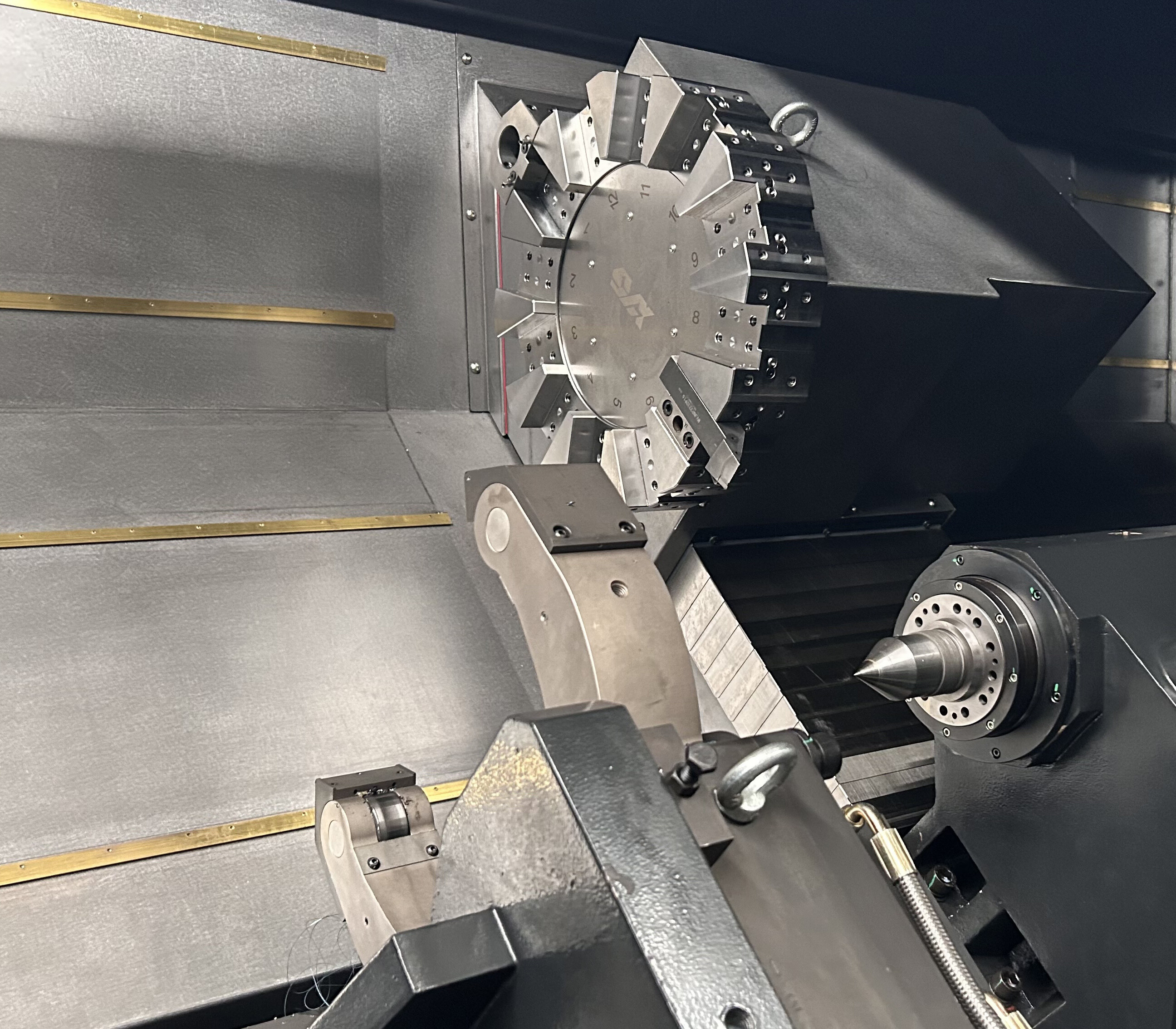

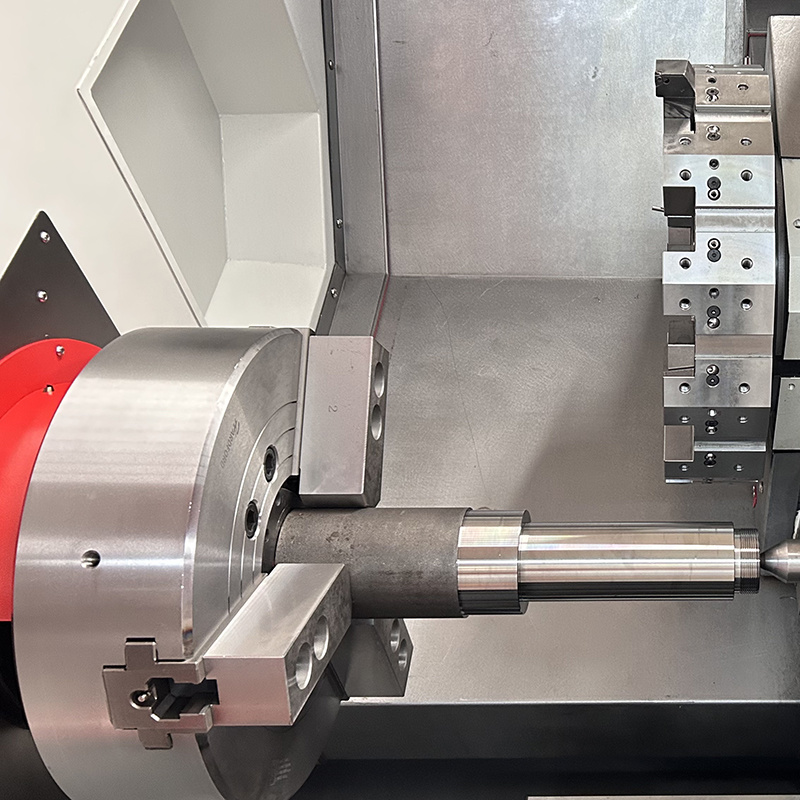

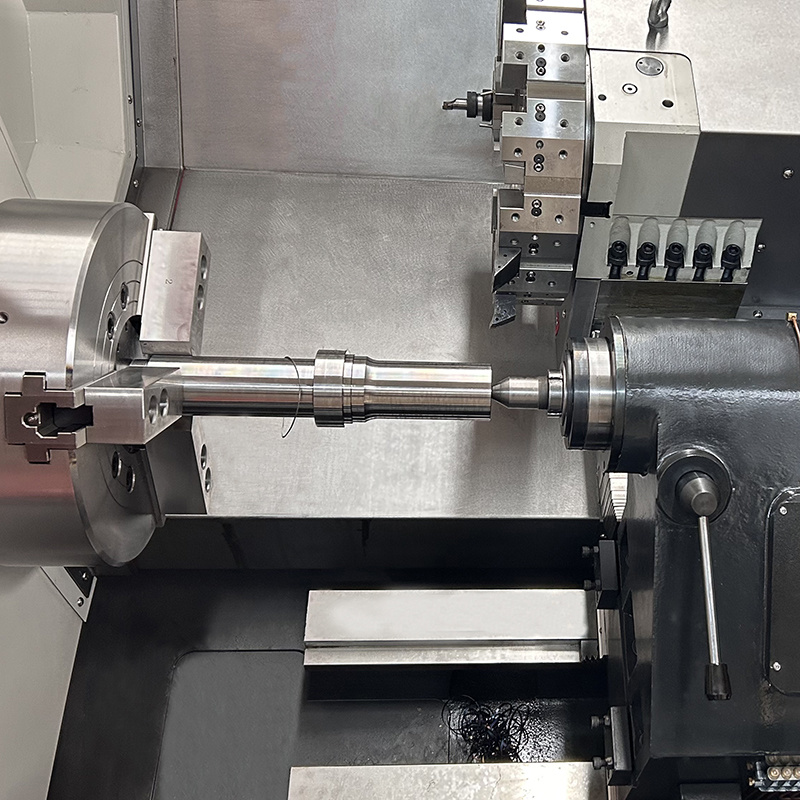

TCK700
10001
مع وجود التحكم الرقمي في جوهرها، فإنها تخترق القيود التشغيلية للمخارط التقليدية، وتحول العمليات المعقدة إلى تعليمات دقيقة وتوفر حلول تصنيع آلي فعالة ومستقرة ومتسقة. يستخدم المغزل محامل عالية الدقة لمقاومة الاهتزازات القوية، مما يحافظ على دقة ثابتة حتى أثناء التشغيل عالي السرعة على المدى الطويل. صُنع السرير من قطعة واحدة من الحديد الزهر المعالج بالتقادم للتخلص من الإجهاد الداخلي، مما يؤدي إلى الحد الأدنى من التشوه وضمان ثبات الماكينات على المدى الطويل.

- معلمات المنتج -

باستخدام التحكم الرقمي كأساس، يتجاوز القيود التشغيلية للمخارط التقليدية، محولًا العمليات المعقدة إلى تعليمات دقيقة ويوفر حلول تشغيل فعالة ومستقرة ومتسقة. يستخدم المغزل محامل عالية الدقة لمقاومة قوية للاهتزاز، مما يحافظ على دقة مستقرة حتى أثناء التشغيل عالي السرعة على المدى الطويل. تم تصنيع السرير من قطعة واحدة من الحديد الزهر، مع معالجته بالتقادم لإزالة الإجهاد الداخلي، مما يؤدي إلى حد أدنى من التشوه ويضمن استقرار التشغيل على المدى الطويل.


المعلمات الفنيةالوحدةTCK700
نطاق المعالجةالحد الأقصى لقطر الدوران على السريرmmΦ780
أقصى قطر تأرجح فوق السرجmmΦ500
قطر الدوران الموصى بهmmΦ650
مسافة المركزmm1100
المغزلنوع رأس المغزلmmA2-11
قطر الثقب النافذ للمغزلmm105
أقطار مخزون القضبانmm92
أعلى سرعة دوران للمغزلص/دقيقة2500
طاقة الخرج المقدرة للمحرك الرئيسيكو22-30
الحد الأقصى لعزم الدوران الناتج للمغزلNM573NM
التركيباتظرف هيدروليكيفي15
غراب الذيلجلبة الغُرَاب المتحركmmالدوران الداخلي MT5
نوع حركة الغُرَاب المتحرك المتحرك/هيدروليكي قابل للبرمجة أوتوماتيكي بالكامل
السرجزاوية الميلDEG45 °
مسافة السفر Xmm350+20
طول قطعة العمل المشدودة بالظرفmm4900
سرعة الاجتياز السريع X/Zم/دقيقة16/24
محرك مؤازر X/ZKW3/3
برج الأدواتالنوعهيدروليكي مؤازرمحطة BMT65 أفقية 12
وقت تغيير الأداة المجاورةS0.5
سعة الأداة/12 محطة
أبعاد الأداة (الخراطة/الحفر)mm32×32/Φ32(40)
طراز ظرف الطوق الزنبركي/ER40
طاقة برج الطاقةKW5.5-7.5
بُعد الماكينة X10004500 × 2300 × 2550 ممالوزن الصافي/الوزن الإجمالي7000/7500KG
بُعد الماكينة X15006000 × 2300 × 2550 ممالوزن الصافي/الوزن الإجمالي8800/9500KG
حجم الماكينة X20006500 × 2300 × 2550 ممالوزن الصافي/الوزن الإجمالي9800/10500KG
بُعد الماكينة X30007500 × 2300 × 2550 ممالوزن الصافي/الوزن الإجمالي12500/13300KG
بُعد الماكينة X40008500 × 2300 × 2550 ممالوزن الصافي/الوزن الإجمالي14800/15800KG
بُعد الماكينة X40009800 × 2300 × 2300 × 2550 ممالوزن الصافي/الوزن الإجمالي16800/17800KG


عناصر الفحصالتفاوت المسموح به (مم)
الحركة المحورية الدورية لعمود الدوران.0.005
الانحراف الشعاعي لمستدق تحديد موقع ظرف ظرف عمود الدوران0.005
دقة تحديد المواقعتكرار دقة تحديد المواقع أX±0.004 Z±0.005
دقة تحديد المواقع بس:0.008 ض:0.011
دقة تحديد موضع تكرار المحور C0.0027°
اتساق القطر0.01/150
تسطيح السطح0.013/φ200
خطأ تراكمي في درجة اللولب0.010/50
خشونة السطحر1.6 ميكرومتر
