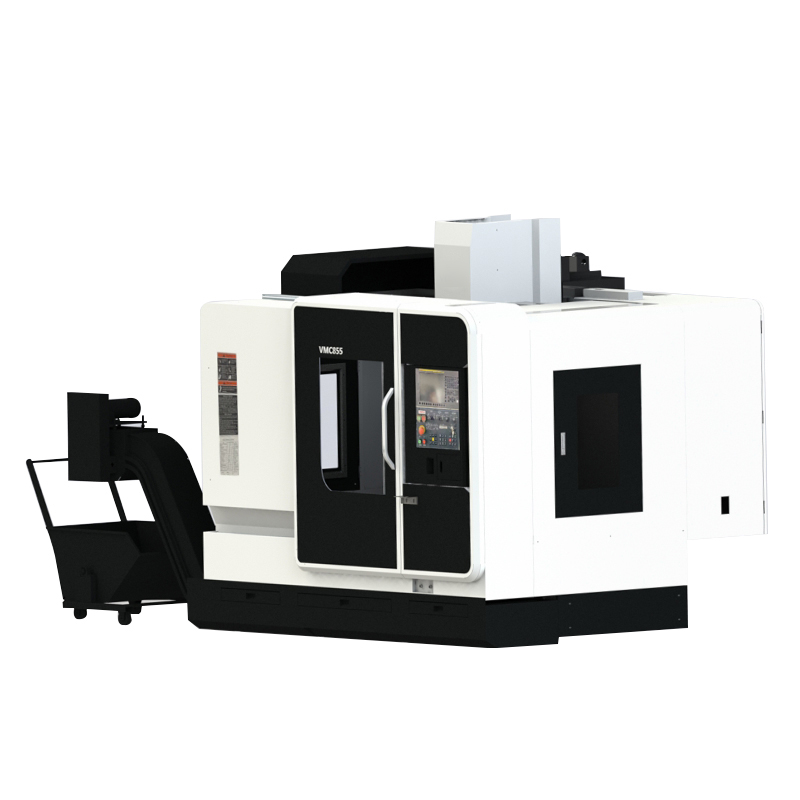

VMC855
10001
تتحكم مراكز الماكينات العمودية الخاصة بنا في الجودة منذ البداية: فهي تستخدم سرير مصبوب من قطعة واحدة، إلى جانب نظام محرك مؤازر كروي عالي الدقة ونظام محرك مؤازرة، مما يحقق دقة تحديد المواقع بمقدار ± 0.003 مم وإمكانية تكرار بمقدار ± 0.004 مم. حتى قطع العمل التي يصعب تصنيعها، مثل الأسطح المنحنية المعقدة والقِطع رقيقة الجدران، يمكن إعادة إنتاجها بدقة من رسومات التصميم، مما يقلل من معدلات الخردة بنسبة 90%.

- معلمات المنتج -

تمتلك مراكز الخراطة العمودية لدينا تحكمًا في الجودة منذ البداية: فهي تستخدم سرير صب من قطعة واحدة، مقترنةً بمسمار كروي عالي الدقة ونظام محرك سيرفو، مما يحقق دقة في التموضع تبلغ ±0.003 مم وقابلية للتكرار تصل إلى ±0.004 مم. حتى القطع الصعبة التشغيل، مثل الأسطح المنحنية المعقدة والأجزاء ذات الجدران الرقيقة، يمكن إنتاجها بدقة من الرسومات التصميمية، مما يقلل من معدلات الخردة بنسبة 90%.


غرضالوحدةVMC650VMC855VMC1160VMC1270VMC1370
السعة





انتقال المحور Xmm600800110012001300
انتقال المحور Ymm500550600700700
انتقال المحور Zmm500550600600700
مقدمة عمود الدوران إلى طاولة العملmm100-600120-670120-720150-800110-810
مركز عمود الدوران إلى العمودmm573550650710750
حجم المسمار اللولب اللولبي/الممر





قطر المسمار اللولب اللولبيmm4040404045
عرض الممر التوجيهي الخطيmm35/35/3535/45/4545/45/4545/55/4545/45/45
حجم طاولة العمل





طول طاولة العملmm8001000120013001400
عرض طاولة العملmm500550600700700
فتحة T الكمية-العرض-العرض*المسافةmm5-18*905-18*905-18*1007-18*1005-18*110
سعة التحميل القصوىkg40050080010001200
المغزل





سرعة عمود الدوراندورة في الدقيقة10000/حزام 1000010000/حزام 1000010000/حزام 1000010000/حزام 100008000/حزام 8000/حزام
طاقة محرك عمود الدورانkw5.511/1511/1511/1515/18.5
عزم دوران المغزلنانومتر26.352.552.57095.6
مستدق عمود الدوران
BT40BT40BT40BT40BT40
نظام التغذية





سرعة الحركة السريعة (X/Y/Z)م/دقيقة36/36/3036/36/3636/36/3036/36/2430/30/24
سرعة القطعمم/دقيقة1-100001-100001-100001-100001-10000
طاقة محرك التغذيةkw1.2/1.2/1.82.0/2.0/3.03/3/33/3/34.5/4.5/4.5
عزم دوران محرك المحور X/Y/Zنانومتر7/7/1112/12/2222/22/2222/22/2237/37/37
مجلة الأدوات





السعةجهاز كمبيوتر شخصىقرص/169 على غرار القبعةقرص/24قرص/24قرص/24قرص/24
أقصى قطر للأداةmm78-90120120120120
الحد الأقصى لوزن الأداةkg8888300
الحد الأقصى لطول الأداةmm2503003003008
وقت تغيير الأداة (TT)
62.332.332.332.33
الدقة





دقة تحديد المواقعmm±0.004/300mm±0.004/300mm±0.004/300mm±0.004/300mm±0.004/300mm
تكرار الدقةmm±0.002/300mm±0.003/300mm±0.003/300mm±0.003/300mm±0.003/300mm
