ماكينة CNC ذات 5 محاور لصناعة القوالب

اكتشف الدقة والمرونة والكفاءة لماكينة CNC ذات 5 محاور لصناعة القوالب — المصممة للتعامل مع الأشكال الهندسية المعقدة، والتفاوتات الدقيقة، ومتطلبات تشطيب الأسطح العالية بدقة لا مثيل لها. في Shandong VEDON Intelligent Equipment Co., Ltd.، تجمع ماكينات CNC المتقدمة ذات 5 محاور لدينا بين الهيكل المتين، وأنظمة التحكم الذكية، والحلول المصممة حسب متطلبات الصناعة — مما يمكّن صانعي القوالب حول العالم من تسريع طرح المنتجات في السوق والارتقاء بجودة الأجزاء. سواءً كان ذلك لقوالب السيارات، أو قوالب الأجهزة الطبية، أو عدد الطيران، فإن ماكيناتنا المدفوعة بالبحث والتطوير والمعتمدة للجودة تقدم موثوقية يمكنك الوثوق بها.

لماذا يتحول صانعو القوالب إلى تقنية CNC ذات 5 محاور

تواجه المعالجة التقليدية ذات 3 محاور صعوبة مع القطوع السفلية، والتجاويف العميقة، والانحناءات المركبة — وكلها شائعة في قوالب الحقن، وأدوات الصب بالقوالب، وتجهيزات رص المواد المركبة. إن ماكينة CNC ذات 5 محاور لصناعة القوالب تلغي عمليات الإعداد المتعددة، وتقلل أخطاء إعادة التموضع اليدوي، وتخفض إجمالي زمن الدورة بنسبة تصل إلى 40% مقارنة بأساليب 3+2 محور المتسلسلة. ويترجم ذلك مباشرة إلى نماذج أولية أسرع (غالبًا خلال 7–10 أيام عمل)، وتحكم أكثر إحكامًا في التفاوتات الهندسية (±0.008 mm نموذجيًا)، وتشطيب سطحي فائق (< Ra 0.4 µm دون تلميع).

إلى جانب الهندسة، يُعد الاستقرار الحراري والصلابة الديناميكية عاملين حاسمين لعمر القالب. تحافظ الماكينات المبنية بأسِرّة من الحديد الزهر، وموجهات خطية محمّلة مسبقًا، وإدارة تبريد مدمجة على ثبات الأبعاد عبر تشغيل مستمر لمدة 8–12 ساعة — وهو أمر أساسي عند إنتاج قوالب مصنفة لأكثر من 500,000 دورة إنتاج. لا يقتصر هذا التحول على القدرة فقط؛ بل يتعلق أيضًا بقابلية التكرار، وقابلية التوسع، وتخفيف المخاطر في مشاريع العدد عالية الأهمية.

تتمحور فلسفة Shandong VEDON الهندسية حول تحقيق التوازن بين الأداء والواقعية التشغيلية. تدمج ماكيناتنا مراقبة الاهتزاز في الوقت الفعلي، والتحكم التكيفي في التغذية، وبروتوكولات المعايرة المتوافقة مع ISO 230-2 — ليس كترقيات اختيارية، بل كميزات قياسية تدعم التحقق طويل الأجل من العمليات المطلوب من قبل الشركات المصنعة الأصلية Tier-1 في قطاعي السيارات والأجهزة الطبية.

المعلمات الفنية الرئيسية التي تهم في أنظمة 5 محاور المخصصة للقوالب

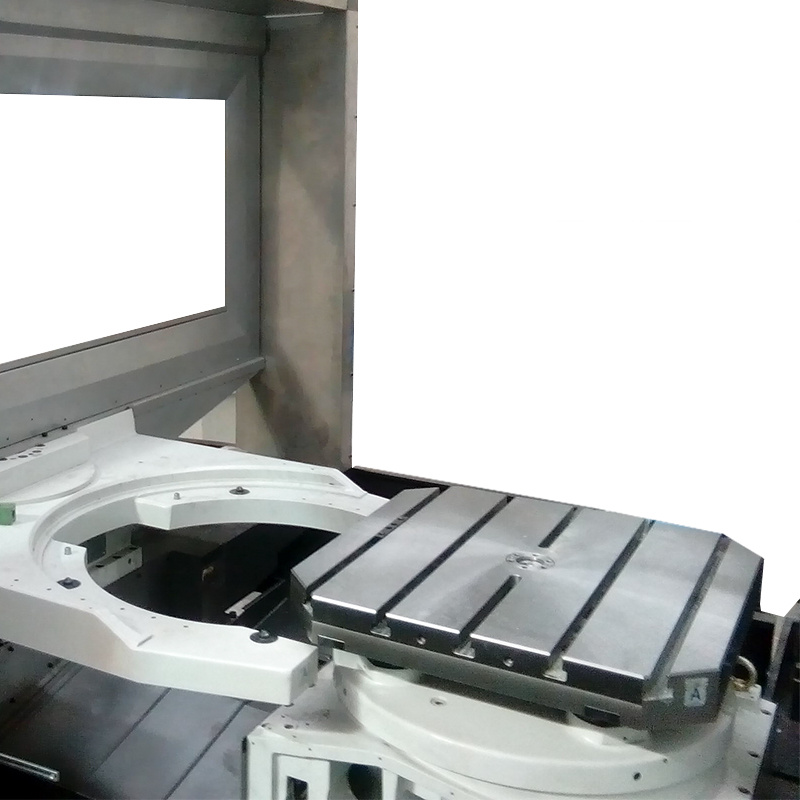

ليست جميع تكوينات 5 محاور مناسبة لصناعة القوالب بنفس الدرجة. توفر الطاولات الدوارة المائلة (A/C-axis) إمكانية وصول أفضل إلى قطعة العمل وعزم قصور أقل من تصميمات إمالة المغزل — وهو أمر مهم بشكل خاص عند تشغيل قواعد قوالب كبيرة من الفولاذ أو الألومنيوم بوزن 800–3,000 kg. يجب التحقق من مقاييس الصلابة مثل الصلابة الساكنة (≥ 45 N/µm at tool tip) وتعويض الانحراف الحراري (< 5 µm over 8-hour operation) مقابل تقارير الاختبار الفعلية — وليس مجرد ادعاءات الكتيبات.

كما تؤثر قدرة المغزل، ومنحنى العزم، وسرعة تغيير الأدوات في الإنتاجية. بالنسبة لفولاذ العدد المقسى (HRC 58–62)، يضمن حد أدنى لعزم المغزل يبلغ 120 N·m at 3,000 rpm خراطة خشنة مستقرة دون اهتزاز. تقلل مبدلات الأدوات الأوتوماتيكية بزمن chip-to-chip ≤ 2.8-second الفترات غير القطعية — وهو أمر بالغ الأهمية عند تشغيل برامج متعددة العمليات تمتد عبر أكثر من 20 أداة.

المعلمات	المعيار الصناعي (صناعة القوالب)	المعيار القياسي لسلسلة GH من VEDON
دقة التموضع (X/Y/Z)	±0.005 mm (ISO 230-2)	±0.004 mm (مُعايرة بالليزر)
قابلية التكرار (المحوران B/C)	±12 arcsec	±1.5 arcsec (منضدة دوارة ذات دفع مباشر)
الحد الأقصى لنطاق العمل (W × D × H)	2,500 × 1,300 × 1,600 mm	2,800 × 1,300 × 2,000 mm (طراز GH4250)

يعكس هذا الجدول المواصفات الواقعية التي تم التحقق منها أثناء اختبار القبول في المصنع (FAT). وعلى خلاف أرقام "maximum capacity" العامة، تمثل هذه القيم الأداء المضمون تحت الحمل — المقاس باستخدام أنظمة ballbar ومقياس التداخل الليزري المعايرة وفقًا لمعايير ISO 230. تدعم سلسلة GH4228 أحجام قواعد قوالب تصل إلى 500×500 mm مع قوة تثبيت هيدروليكية ≥ 12,000 N، مما يضمن عدم حدوث أي انزلاق أثناء التفريز عالي التغذية العدواني لفولاذ P20 أو H13.

كيفية تقييم موردي CNC ذات 5 محاور المتخصصين في القوالب

غالبًا ما تعطي فرق المشتريات الأولوية للسعر أو شهرة العلامة التجارية — لكن العائد على الاستثمار في صناعة القوالب يعتمد على أربعة معايير قابلة للقياس: (1) بيانات موثقة للاستقرار الحراري عبر ورديات 8-hour، (2) توافر معالجات لاحقة CAM مخصصة للقوالب (على سبيل المثال، لحزم Siemens NX أو Mastercam Mold Tooling)، (3) زمن استجابة الخدمة المحلية (< 24 hours for critical downtime)، و(4) تكامل مثبت مع سير عمل القياس (على سبيل المثال، إجراءات فحص touch-probe المضمنة في G-code).

تجنب الموردين الذين يقدمون ماكينات "5-axis capable" دون تحديد ما إذا كانت محاور B/C direct-drive أو belt-coupled — إذ إن الخلوص العكسي في الأنظمة المدفوعة بالحزام يضعف دقة التتبع على الأسطح الحرة الشكل. وتحقق أيضًا مما إذا كان جهاز التحكم يدعم interpolation متزامنًا لـ 5 محاور (وليس التموضع المفهرس فقط)، وهو أمر إلزامي لتطبيقات قوالب شفرات التوربينات أو العدسات البصرية.

اطلب تقارير FAT تُظهر الدقة الحجمية عبر كامل مسافة الحركة — وليس فقط فحوصات نقطة واحدة
أكد أن ترخيص البرنامج يتضمن وحدات مخصصة للقوالب (على سبيل المثال، محاكاة تآكل الأقطاب، وتحليل زاوية السحب)
تحقق من أن ضغط سائل التبريد (≥ 12 bar) ومعدل التدفق (≥ 45 L/min) يلبّيان متطلبات التحضير لـ EDM
قيّم ما إذا كان نظام تخميد الاهتزاز في الماكينة متوافقًا مع ISO 10816-3 للآلات الصناعية

لماذا تختار Shandong VEDON لاستثمارك القادم في صناعة القوالب

تُعد Shandong VEDON Intelligent Equipment Co., Ltd. مؤسسة حديثة عالية التقنية تدمج البحث والتطوير، والتصنيع، والمبيعات، والخدمة. نحن متخصصون في توفير ماكينات أدوات CNC عالية الجودة، وحلول التصنيع الذكي، وأدوات القطع الدقيقة. منذ تأسيسنا، التزمنا بالمبادئ الأساسية المتمثلة في "الابتكار، والجودة، والموثوقية،" ساعين إلى خلق قيمة صناعية متميزة للعملاء العالميين.

تمثل منصتناGH4228 هذا الالتزام خير تمثيل: فهي مصممة خصيصًا لورش القوالب التي تتعامل مع عدد فولاذية وألومنيوم متوسطة إلى كبيرة الحجم، وتوفر قطعًا معدنيًا دقيقًا وفعالًا عبر التثبيت الهيدروليكي، وسرعات شفرات متعددة (27/45/69 m/min)، وبصمة صلبة بمقاس 1860×1000×1400 mm. ومع طرازات تتراوح من مساحات عمل 280×280 mm إلى 500×500 mm، تتوسع سلسلة GH بما يلائم احتياجاتك الحالية مع دعم تكامل الأتمتة مستقبلًا — بما في ذلك مبدلات المنصات والتحميل الروبوتي المتوافق مع بروتوكول MTConnect.

نحن لا نتوقف عند التسليم. تُشحن كل ماكينة مع خطة تشغيل من 3 مراحل: (1) تحقق ميكانيكي في الموقع (تشغيل تجريبي لمدة 72-hour)، (2) تهيئة المعالج اللاحق CAM وتدريب المشغلين (ورشة عمل لمدة 2-day)، و(3) جدولة صيانة تنبؤية لمدة 12-month استنادًا إلى سجلات حمل المغزل وتحليل سائل التبريد. يقلل هذا الدعم المنظم زمن بدء التشغيل بمتوسط 3.2 أسابيع مقارنةً بالمعايير الصناعية.

ابدأ اليوم

اتصل بنا لمناقشة متطلباتك الخاصة في صناعة القوالب — سواء كنت بحاجة إلى تأكيد المعلمات لتكامل GH4228، أو حلول تثبيت مخصصة للتجاويف غير المتماثلة، أو تقديرات مهلة التسليم لـ GH4250 (قياسي: 12–14 weeks)، أو تحقق فني لإنتاج قوالب طبية متوافقة مع ISO 13485. يرد مهندسو التطبيقات لدينا خلال 4 business hours بتوصيات قابلة للتنفيذ — وليس كتيبات عامة.
