اختبار قبول مركز التشغيل الجسري: اختبار الدقة على كامل مشوار الحركة

يمكن لمركز تشغيل جسري أن يجتاز فحص الدقة بالقرب من مركز الطاولة، بينما يتجاوز حدود التفاوت بالقرب من أحد طرفي المحور أو عند امتداد الرامة. لذلك، ينبغي أن يثبت القبول الأداء على امتداد نطاق العمل المتفق عليه، لا أن يكتفي بتأكيد نتيجة مواتية في موقع واحد ملائم. ولا يثبت تقرير تحديد المواقع وحده أن الأداة ستظل في موضعها الصحيح بالنسبة إلى قطعة العمل في جميع أنحاء ذلك النطاق.

يجب أن يربط أساس القبول بين دقة تحديد المواقع، والمحاذاة الهندسية، والسلوك الحراري، وأداء التشغيل الممثل للظروف الفعلية، وذلك في ظل ظروف موثقة. يعالج كل عنصر منها مصدراً مختلفاً للخطأ، ولا يغني أي منها عن الآخر. فقد تكرر الماكينة حركتها بثبات، ومع ذلك تحدد موضعاً غير صحيح؛ كما أن دقة المحاور كلٌّ على حدة لا تمنع تشوه السمات المشغّلة إذا كانت العلاقة الهندسية بينها غير صحيحة.

حدّد المقصود بـ«المشوار الكامل» قبل الاختبار

ينبغي أن يحدد العقد المشوار القابل للاستخدام المطلوب قبوله، بما في ذلك أي قيود مرتبطة برؤوس عمود الدوران أو طول الأداة أو تجهيزات التثبيت أو الملحقات الدوارة. فمشوار المحور الاسمي لا يمثل تلقائياً نطاق تشغيل خالياً من التصادمات. وبالمثل، لا يمكن لاختبار يقتصر على الجزء الأوسط من المحور أن يثبت ادعاءً غير مقيّد بشأن المشوار الكامل.

سجّل إحداثيات نطاق الاختبار، وخطوط القياس، والمواضع المستهدفة، وتكوينات الماكينة ذات الصلة. وفي الماكينات الجسرية ذات المشوار الطويل، يشمل ذلك موضع العربة على الجسر ومدى امتداد الرامة. وتؤثر هذه المواضع في العلاقة بين خط القياس والموجّهات ونقطة مركز الأداة.

لا يعني التحقق من المشوار الكامل قياس كل نقطة ممكنة. بل يعني استخدام خطة أخذ عينات متفق عليها تشمل كامل النطاق المقبول، مع إضافة قياسات عند الحاجة عند حدود المشوار أو مناطق الانتقال بين الدعامات أو المواقع المهمة للإنتاج. وإذا حدّت مسافة التجاوز الآمن اللازمة للقياسات ثنائية الاتجاه من نطاق الاختبار، فيجب توثيق هذا القيد في سجل القبول.

استخدم المعايير بوصفها طرائق اختبار، لا ضمانات تلقائية للتفاوتات

توفر سلسلة ISO 230 إطاراً لاختبار ماكينات الأدوات. يتناول ISO 230-1 الدقة الهندسية في ظروف عدم التحميل أو الظروف شبه الساكنة؛ ويتناول ISO 230-2 دقة تحديد المواقع وقابلية تكرار المحاور ذات التحكم الرقمي؛ ويتناول ISO 230-3 التأثيرات الحرارية. وتضيف الأجزاء المنطبقة من ISO 10791 أحكام اختبار خاصة بمراكز التشغيل. ويتعلق ISO 10791-2 بالماكينات ذات أعمدة الدوران الرأسية، لكن يجب التحقق من مدى انطباق تكوينه ونطاقه على الماكينة محل القبول.

إن الإشارة إلى «دقة ISO» غير مكتملة ما لم تحدد الجزء المعني من المعيار وإصداره والاختبارات المنطبقة وأي انحرافات عن الطريقة وحدود القبول. توضح أكواد الاختبار العامة كيفية قياس الأداء وتقييمه، لكنها لا تحدد تفاوتاً موحداً لجميع أحجام الماكينات الجسرية وتطبيقاتها. وعندما يحدد معيار خاص بالماكينة تفاوتات، ينبغي أن يبيّن العقد أيها ينطبق.

ينبغي أيضاً تحديد العلاقة بين القبول في المصنع والقبول في موقع التركيب. فقد يؤثر النقل وظروف الأساس والتسوية والتوصيلات الخدمية في الأداء بعد التركيب. ويُعد تقرير المصنع دليلاً أساسياً مفيداً، لكنه لا يثبت بمفرده دقة الماكينة بعد تركيبها.

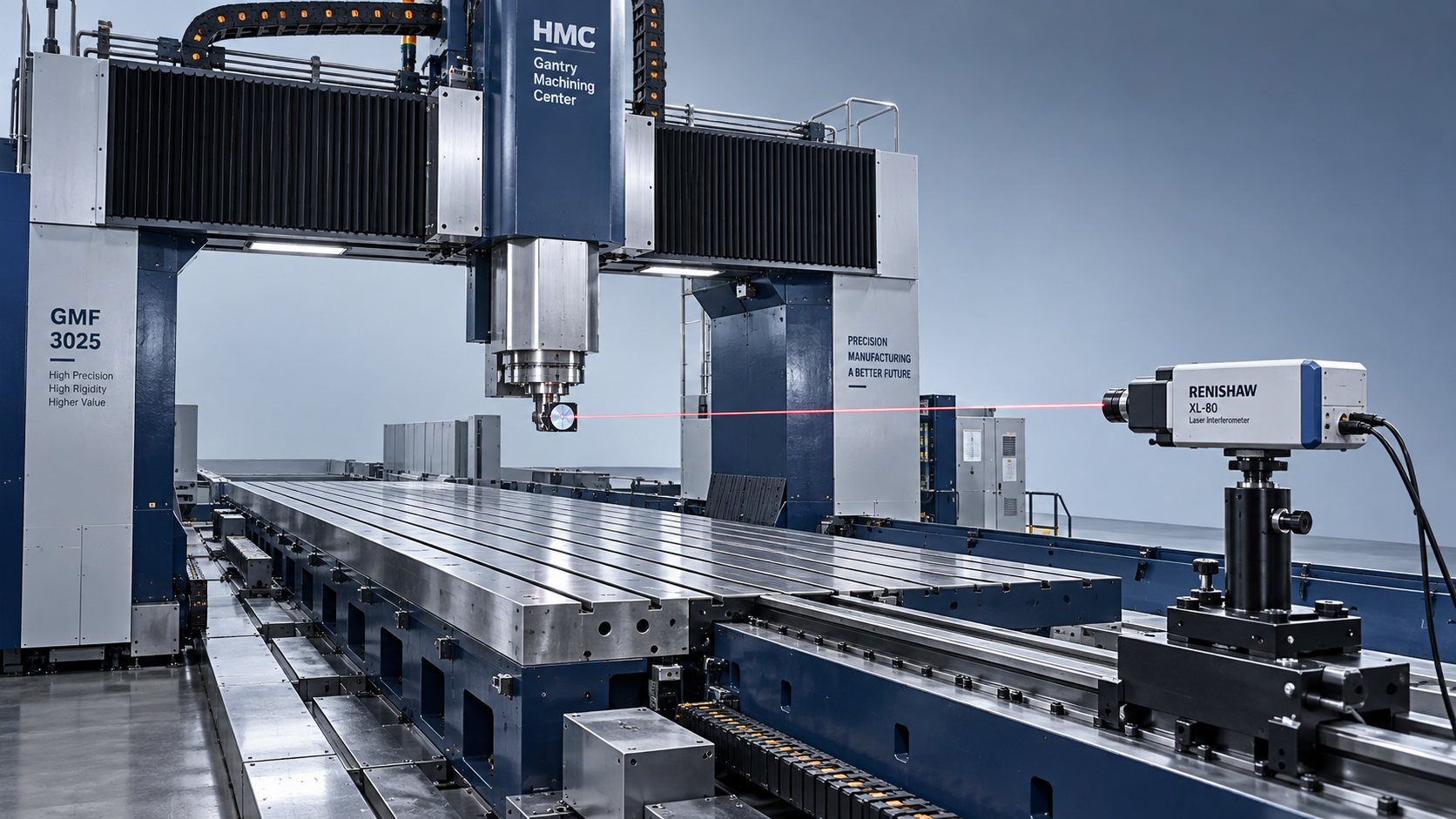

قِس دقة تحديد المواقع في كلا الاتجاهين على امتداد النطاق المقبول

في اختبارات تحديد مواقع المحاور الخطية، يمكن لمقياس تداخل ليزري معاير مقارنة الحركة المأمور بها بالإزاحة المقاسة على خط القياس. ويجب ضبط المحاذاة في الإعداد ومراعاة التأثيرات البيئية في القياس. ولا تثبت معايرة الجهاز وحدها عدم اليقين في الاختبار بكامله.

استخدم مواضع مستهدفة موزعة وفقاً للطريقة المختارة، مع تكرار الاقتراب منها من كلا الاتجاهين. واتبع قواعد أخذ العينات والتقييم المقررة بدلاً من استبدالها بعدد قليل من نقاط التوقف الملائمة. ويمكن للمواضع الإضافية أن تستقصي السلوك المحلي، لكن ينبغي تمييزها عن تسلسل الاختبار القياسي.

احتفظ بالقراءات الفردية والرسوم البيانية لكل موضع، ولا تكتفِ بنتيجة إجمالية واحدة. فلا تُظهر قيمة واحدة موضع حدوث الانحرافات أو ما إذا كانت تتبع اتجاهاً سلساً أم تغيراً موضعياً مفاجئاً. سجّل إعدادات التعويض وتكوين وحدة التحكم ذي الصلة. وينبغي إجراء إعادة اختبار موثقة بعد أي تصحيح يُجرى أثناء القبول.

تحقق من الهندسة في موضع عمل الأداة الفعلي

يقيس مقياس التداخل المحاذى على امتداد محور واحد الإزاحة على امتداد شعاعه؛ ولا تثبت هذه النتيجة بشكل مستقل الاستقامة أو الحركة الزاوية أو التعامد أو محاذاة عمود الدوران. وتتطلب هذه الخصائص قياسات هندسية مناسبة. ففي الماكينة الجسرية، قد يؤدي الميل أو الانحراف الجانبي إلى أخطاء عند نقطة الأداة تزداد كلما زادت المسافة بين خط القياس ونقطة القطع، وهي النتيجة العملية لإزاحة أبّه.

لذلك، ينبغي أن تشمل فحوصات الهندسة تكوينات ممثلة للاستخدام: مواضع على امتداد السرير، ومواضع العربة عبر الجسر، وامتدادات الرامة ذات الصلة. وقد يعطي اختبار برامة قصيرة ومنكمشة نتيجة مواتية لا تمثل التشغيل العميق. وفي الماكينات المزودة بمحركات جسرية متزامنة، قيّم التزامن ومحاذاة الجسر وفق الإجراء المعتمد من الشركة المصنّعة؛ ولا تعطّل وظائف الحماية لإنشاء حالة اختبار.

حدّد مرجع كل قياس هندسي واتجاهه وتكوينه. فعبارة «تم فحص الاستقامة» غير كافية ما لم تحدد المحور الذي تحرك والمستوى الذي تم قياسه ومواضع المحاور الأخرى. وبالمثل، يجب أن تحدد فحوصات التعامد زوج المحاور ومدى القياس.

بعد ذلك، يمكن لاختبار قطع ممثل أن يقيّم السلوك المجمع للماكينة. استخدم قطعة عمل وتجهيز تثبيت وأداة وعملية قطع وطريقة فحص موثقة. وتوفر السمات الموزعة على مكوّن كبير أو على عدة مواضع من الطاولة أدلة تختلف عن تلك التي توفرها قطعة اختبار صغيرة في المنتصف. وتُكمل نتائج القطع الاختبارات الهندسية؛ لكن انحراف الأداة وتباين العملية يمنعانها من عزل خطأ الماكينة بمفردها.

حدّد الحالة الحرارية والحمل بوضوح

إن عبارة «تم إحماء الماكينة» لا تصف حالة اختبار قابلة للتكرار. حدّد سرعات عمود الدوران، وحركة المحاور، وتشغيل سائل التبريد، ومدة الإحماء، ومعيار بدء القياس. وسجّل الظروف المحيطة ودرجات حرارة الماكينة ذات الصلة طوال الاختبار، ولا سيما حيث يمكن للتدرجات الحرارية أو التغيرات أن تؤثر في هيكل طويل.

يجيب فحص الدقة الأساسي واختبار الانجراف الحراري عن سؤالين مختلفين. إذ يقيّم الأول الأداء في حالة محددة، بينما يتتبع الثاني التغيرات مع تطور ظروف التشغيل. وعندما يتضمن الإنتاج تشغيل عمود الدوران لفترات طويلة أو تحريك محور طويل بشكل متكرر، يمكن لاختبار حراري متفق عليه أن يكشف إزاحة قد لا يظهرها فحص قصير بعد استقرار الماكينة.

حدّد حالة التحميل أيضاً. فالقبول الهندسي دون تحميل لا يثبت الأداء مع كل كتلة مسموح بها لقطعة العمل. وإذا كانت الأحمال الثقيلة أو الموزعة بشكل غير متساوٍ أساسية للتطبيق، فاتفق على حالات تحميل ممثلة ومواضعها قبل الاختبار. ويجب أن تظل ضمن الحدود المحددة للماكينة.

أمّن منطقة الاختبار من دون المساس بالأدلة

يقرّب اختبار المشوار الكامل الهياكل المتحركة من الأجهزة والكابلات وتجهيزات التثبيت وحدود الوصول. راجع مسار الحركة كاملاً، بما في ذلك مسافات تغيير الاتجاه والتجاوز، قبل تنفيذ التسلسل. وثبّت معدات القياس ومرّر الكابلات بعيداً عن مناطق الانحشار والسحق.

استخدم وضع الإعداد المعتمد من الشركة المصنّعة وإجراءات الحماية الخاصة بها. وعندما يعرّض التركيب أو الضبط العاملين لحركة خطرة أو طاقة مخزنة، طبّق إجراء العزل المطلوب. ولا تتجاوز أقفال الأمان لمجرد الحصول على مجال رؤية بصرية. ويظل الوصول إلى زر الإيقاف الطارئ ومنطقة العزل ضرورياً أثناء القياس الآلي.

اجعل قرار القبول قابلاً للتتبع

ينبغي أن يربط السجل النهائي كل نتيجة بتكوين الماكينة والطريقة والحد وظروف الاختبار. ويجب أن يتضمن تعريف الماكينة، وحالة التركيب والتسوية، وإمكانية تتبع الأجهزة، وعدم اليقين في القياس، والبيانات الأولية، والسجلات البيئية، وإعدادات التعويض، والانحرافات عن الإجراء المتفق عليه، والقرارات المعتمدة بالتوقيع.

اتفق مسبقاً على كيفية تأثير عدم اليقين في القياس على قرارات المطابقة. ولا ينبغي قبول نتيجة قريبة من الحد بالتقريب وحده. وإذا أخفق محور أو تكوين أو ظرف تشغيل، فحدّد نطاق التصحيح وإعادة الاختبار؛ وأعِد الفحوصات ذات الصلة عندما يحتمل أن يكون الضبط قد أثر في الهندسة أو التعويض.

لا يكون القبول المقيّد قابلاً للدفاع عنه إلا إذا كانت حدوده واضحة وقابلة للتطبيق. ولا يجوز تسجيل ماكينة قُبلت ضمن نطاق تشغيل مخفّض على أنها تستوفي متطلبات المشوار الكامل غير المقيّد. والدليل الحاسم هو مجموعة نتائج قابلة للتتبع تبيّن مواضع استيفاء الماكينة لالتزاماتها، والظروف التي تحقق فيها ذلك، والمعايير التي استند إليها التقييم.
