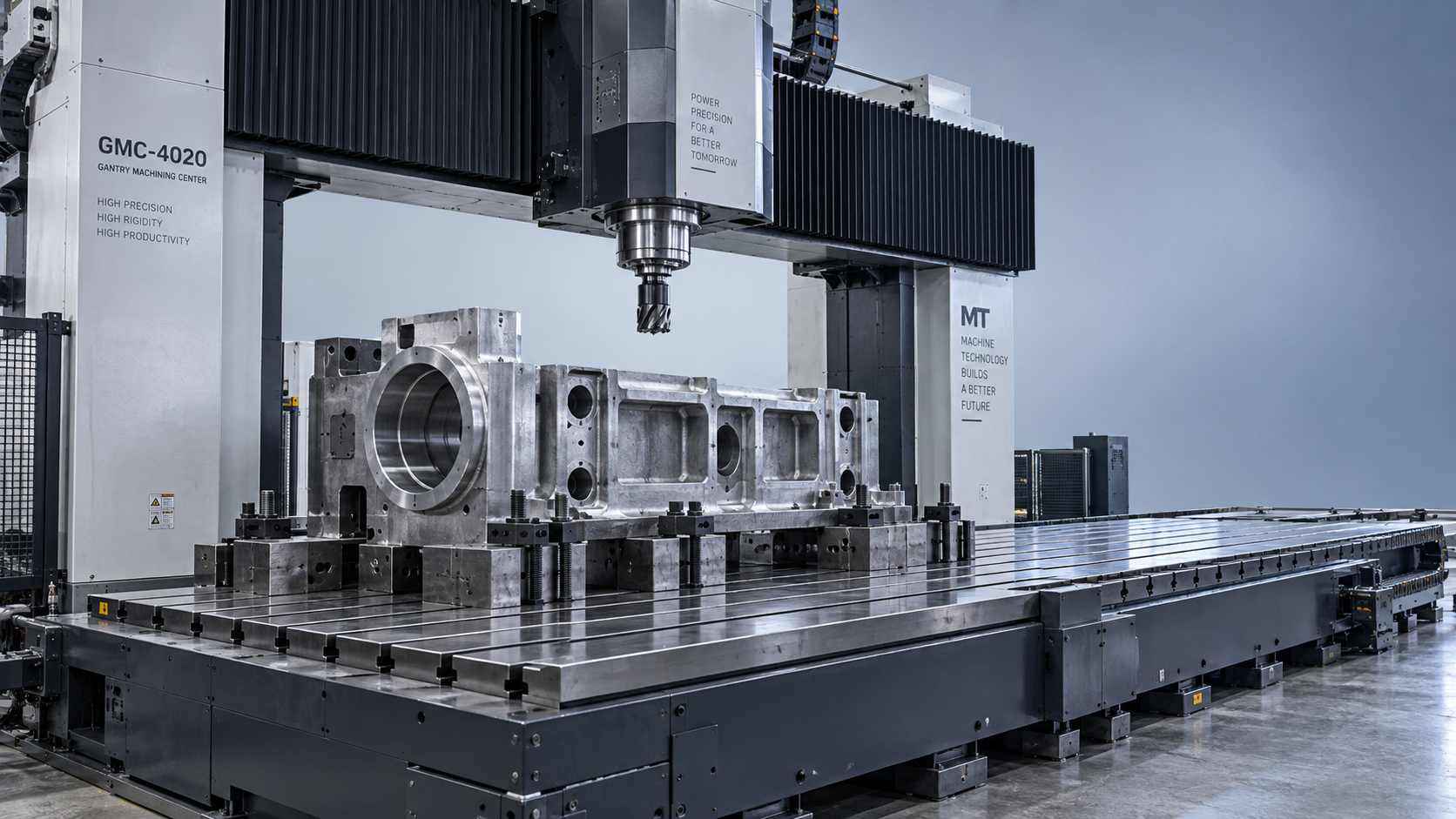

تحديد مقاس مركز تشغيل جسري للقطع الكبيرة وخلوص التثبيت

يكون مركز التشغيل الجسري بالحجم المناسب عندما يستطيع استيعاب التجهيز الكامل، والوصول إلى جميع السمات المطلوبة، وتحريك الأدوات بأمان حول قطعة العمل والتجهيزات. ولا تكفي أبعاد الطاولة وحدها لتحديد ذلك. فقد تتسع الطاولة لمسبوكة كبيرة، لكن لا تترك مساحة كافية للمشابك أو خلوص عمود الدوران أو مسار الاقتراب اللازم لتشغيل حافة خارجية.

ابدأ بوضع قطعة العمل في موضع التشغيل المقصود، مع الدعامات وعناصر تحديد الموضع والمشابك والأدوات. ثم قيّم التسلسل الكامل: التحميل، والتحسس، والقطع، وتغيير الأدوات، والفحص، والتفريغ. يكشف ذلك ما إذا كانت الماكينة توفر سعة قابلة للاستخدام للعمل المطلوب.

حدّد نطاق التجهيز قبل مقارنة أحجام الماكينات

نطاق التجهيز هو الحيز الذي تشغله القطعة وكل ما يلزم لتثبيتها بإحكام. استخدم أكبر خامة أولية واردة، مع احتساب تفاوتات المسبوكات وتشوهات اللحام وسماحية التشغيل. فقد تقلل أبعاد القطعة النهائية من تقدير المساحة المطلوبة أثناء التشغيل الخشن.

أدرج ألواح التثبيت والرافعات وألواح الزوايا وأذرع المشابك ونهايات البراغي ومحددات الموضع. وبالنسبة إلى الهياكل الملحومة غير المنتظمة، افحص كل اتجاه مخطط له على حدة. فقد تحدد أطول قطعة مشوار المحور الطولي، بينما يحدد تجهيز أقصر لكنه أعلى خلوص الجسر.

ضع المتطلبات استنادًا إلى قطع إنتاج ممثلة وأعمال مستقبلية محتملة. إن جمع أكبر قيم للطول والعرض والارتفاع والوزن من أعمال غير مترابطة قد يؤدي إلى مواصفات ماكينة أكبر من اللازم، لا يتطلبها أي تجهيز فعلي.

ميّز بين حجم الطاولة ومنطقة التشغيل التي يمكن الوصول إليها

قد تحمل الطاولة مكوّنًا يتجاوز المنطقة التي يستطيع عمود الدوران تشغيلها. وعلى العكس، قد يمتد مشوار المحاور إلى ما وراء سطح الطاولة من دون توفير دعم مناسب لقطعة طويلة أو مرنة. قيّم الدعم ومدى الوصول بوصفهما متطلبين منفصلين.

في التفريز الوجهي، قد يلزم تحريك مركز القاطع إلى ما وراء حدود قطعة العمل لإنهاء حافة. ويتطلب التفريز المحيطي مساحة لنصف قطر القاطع ومسار الدخول. أما التجويف أو الثقب بالقرب من حافة فيفرض قيودًا مختلفة، لأن الحامل أو مقدمة عمود الدوران أو هيكل الرأس قد يقترب من مشبك أو عمود.

قارن مواضع مركز الأداة المطلوبة بحدود المشوار الفعلية للماكينة في التجهيز المقترح. وأدرج نقاط التحسس وأي سمات تُشغّل باستخدام رأس زاوي. يغيّر الملحق مدى الوصول وخلوص التصادم معًا؛ إذ تكون نقطة القطع فيه مزاحة عن خط مركز عمود الدوران.

في الماكينة ذات الطاولة المتحركة، افحص الحيز الذي تمسحه الطاولة المحمّلة على امتداد مشوارها بالكامل. وفي التصميم ذي الجسر المتحرك، افحص الخلوص حول الجسر المتحرك ومعداته المرتبطة به. تؤثر هذه الترتيبات أيضًا في مساحة الأرضية وإمكانية الوصول للتحميل وطريقة وصول الخدمات إلى منطقة العمل.

تحقق من الخلوص الرأسي عند طرفي مشوار عمود الدوران

لا يصف مشوار المحور Z نطاق العمل الرأسي الكامل. تشمل الأبعاد ذات الصلة المسافة الدنيا والقصوى من الطاولة إلى النقطة المرجعية لعمود الدوران، وبروز الأداة، وارتفاع التجهيز، وهندسة رأس عمود الدوران. وينبغي أن توضح رسومات المورّد ما إذا كان البعد يشير إلى مقدمة عمود الدوران أو خط القياس أو مرجع آخر.

عند الحد العلوي، يجب أن تتجاوز الماكينة أعلى عائق مع تركيب الأداة المطلوبة. وعند الحد السفلي، يجب أن تصل إلى أعمق موضع قطع من دون أن يلامس هيكل عمود الدوران أو الحامل القطعة. قد تتمتع الماكينة بخلوص علوي كبير، لكنها تواجه صعوبة في تشغيل سطح منخفض باستخدام أداة قصيرة وصلبة.

كفحص هندسي أولي، اجمع ارتفاع التجهيز وارتفاع قطعة العمل وبروز الأداة وخلوص التراجع المطلوب. قارن مجموع هذه الأبعاد بالمسافة القصوى بين الطاولة وعمود الدوران، مع استخدام نقاط مرجعية متسقة. ثم افحص موضع القطع الأدنى بشكل منفصل. تساعد هذه الحسابات على تصفية الخيارات، لكنها لا تغني عن فحص التصادم.

راجع أكبر مجموعة أدوات من حيث الحجم، وليس الأطول فقط. فقد يتداخل قاطع تفريز وجهي عريض مع مشابك قريبة، في حين قد تتطلب أداة تجويف طويلة مساحة إضافية للسحب. وقد تفرض عمليات تغيير الأدوات الآلية قيودًا على طول الأداة وقطرها ووزنها والموضع الذي يحدث فيه التغيير.

تجنب معالجة قصور مدى وصول عمود الدوران بمجرد تحديد أدوات أطول. فزيادة البروز ترفع مخاطر الانحراف والاهتزاز. وقد يوفر تجهيز أخفض أو ترتيب مختلف للرأس أو عارضة عرضية قابلة للضبط موضع عمل أنسب.

اختر هوامش الخلوص استنادًا إلى الحركات الفعلية

لا توجد سماحية موحدة تجعل كل تجهيز لقطعة كبيرة قابلًا للتنفيذ. ينبغي أن ترتبط المساحة الإضافية بحاجة محددة، مثل اقتراب القاطع أو خروج الرايش أو الوصول للتحسس أو ضبط المشابك أو معدات الرفع. وقد لا يكشف ترك هامش اعتباطي حول أبعاد القطعة الاسمية عن الموضع الأضيق.

خذ صفيحة عريضة ذات مشابك على جانبيها مثالًا. قد تمر بين الأعمدة، لكن القاطع الذي يقترب من الحافة الخارجية قد يصطدم بمشبك. وقد تعيق إعادة مواضع المشابك إلى الداخل سمة أخرى أو تقلل أمان التثبيت. وقد يتطلب الحل نطاق عمل أعرض أو إعادة تصميم التجهيز أو التخطيط لنقل المشابك.

عند ضرورة نقل المشابك، قيّم ما إذا كانت وسائل التثبيت المتبقية تحافظ على الموضع وتقاوم قوى القطع. وأدرج هذا التدخل في تخطيط زمن الدورة والعملية. فالخلوص الذي يعتمد على حل مؤقت غير موثق من المشغّل أساس ضعيف لاختيار المعدات.

تأكد من قدرة الهيكل على القطع عند مدى الوصول المطلوب

الملاءمة المادية ليست سوى جانب واحد من السعة. فوضع مكوّن مرتفع على رافعات يجعل قوى القطع أبعد عن الطاولة، ما يزيد ميل التجهيز إلى الانثناء أو الدوران. كما أن تمديد الكبش للوصول إلى سمة عميقة قد يقلل الصلابة مقارنةً بالقطع عندما يكون في وضع تراجع أقرب.

قيّم الماكينة في المواضع التي ستُنفذ فيها القطوع الصعبة. فالتشغيل الخشن الثقيل للفولاذ يفرض متطلبات مختلفة على عزم الدوران عند السرعات المنخفضة والأدوات والصلابة الهيكلية مقارنةً بإنهاء تشغيل لوح ألومنيوم رقيق. ولا تكفي قدرة عمود الدوران المصنفة وحدها لإثبات الملاءمة.

وبالمثل، لا يصف تصنيف حمولة الطاولة وحده الأحمال المقبولة بالكامل. فقد يتطلب تركيز الوزن على دعامات صغيرة أو انحراف مركز الثقل أو بروز كبير ترتيب دعم مختلفًا. أدرج كتلة التجهيز وتحقق من توافق توزيع الحمولة المقترح مع حدود تحميل الماكينة.

بالنسبة إلى المكوّنات الطويلة، قد تؤثر تغيرات الحرارة في الأبعاد على امتداد قطعة العمل. ناقش الدقة المطلوبة على طول التشغيل الفعلي، إلى جانب ظروف الإحماء والتحكم في سائل التبريد واستراتيجية التحسس وبيئة الورشة المقصودة.

اترك مساحة لتحميل التجهيز وتنظيفه وصيانته

قد تكون القطعة التي تلائم الماكينة أثناء التشغيل صعبة التركيب. افحص خطاف الرافعة والعارضة الناشرة وزوايا الأحزمة ونقاط الرفع وفتحات الحاوية، مع وضع عمود الدوران أو الجسر في موضع التحميل. تحتاج معدات الرفع إلى حيز خلوص خاص بها.

يجب أن تتيح إمكانية الوصول أيضًا الأعمال الاعتيادية، مثل إحكام المشابك وتوصيل الأنظمة الهيدروليكية ووضع الدعامات وإزالة الرايش. وقد تحتجز الجيوب العميقة وعناصر التجهيز المتقاربة الرايش، ما يؤدي إلى إعادة قطعه أو يمنع تثبيتًا موثوقًا في التجهيز التالي. وينبغي أن تتناسب سعة الناقل وتوصيل سائل التبريد مع المادة وحجم الرايش المتوقع.

أدرج إمكانية الوصول لأغراض الصيانة وإزالة حاوية الرايش في مخطط الأرضية. ينبغي أن تشمل المساحة التي تشغلها الماكينة حركة الطاولة والناقلات وأبواب الخدمة والمعدات المساندة. وقد تحدد هذه المتطلبات مدى ملاءمة أحد الخيارات للمساحة المتاحة.

أجرِ المقارنة النهائية وفق تسلسل تشغيل كامل

قبل اختيار مركز تشغيل جسري، زوّد المورّدين المدرجين في القائمة المختصرة بنموذج القطعة، ونطاق الخامة الأولية الواردة، ومفهوم التجهيز، والمادة، والتفاوتات، ومجموعات الأدوات، والعمليات المقترحة. واطلب مخططًا يوضح التجهيز عند مواضع المحاور الحرجة.

• أثبت إمكانية الوصول إلى السمات الأبعد والأسطح الأعمق.
• تحقق من التصادمات المحتملة بين الرأس والحاملات والمشابك والأعمدة ووسائل الحماية.
• وضّح أوضاع التحميل وتغيير الأدوات والتحسس والتراجع الآمن.
• وثّق توزيع الحمولة وترتيب الدعامات.
• حدّد اختبار قبول تشغيل ممثلًا يتضمن متطلبات قابلة للقياس للأبعاد وتشطيب السطح.

اختر سعة إضافية عندما تلبي حاجة إنتاج محددة. فقد تتيح فتحة أعرض الحفاظ على ترتيب تجهيز آمن، وقد يستوعب نطاق رأسي أكبر عائلة قطع مخططة. وتربط مواصفات الشراء الأقوى كل بُعد رئيسي للماكينة بمتطلب فعلي للتجهيز أو الحركة أو القطع.
