استخدام مثقاب مغناطيسي على الفولاذ المقاوم للصدأ غير المغناطيسي: خيارات التثبيت

إن استخدام المثقاب المغناطيسي على الفولاذ المقاوم للصدأ غير المغناطيسي يمثل مشكلة تثبيت وتجهيز للعمل في المقام الأول، وليس مشكلة أداة قطع. فلا يمكن لقاطع حلقي حاد أن يعوض قاعدة تتحرك أثناء دخول القاطع إلى المادة. وبالنسبة إلى مديري المشاريع، يمكن لهذه الحركة أن تحول مهمة تركيب بسيطة إلى مكونات تالفة، وثقوب غير دقيقة، وحادث سلامة يمكن تجنبه.

يتمثل الحل العملي في تزويد المثقاب بترتيب تثبيت آمن ومصمم هندسيًا، مستقل عن الاستجابة المغناطيسية للفولاذ المقاوم للصدأ. ويعتمد الترتيب المناسب على إمكانية الوصول، وهندسة المكون، وعدد الثقوب، ومتطلبات التثبيت الخاصة بالشركة المصنعة للمثقاب.

تحديد ما يمكن للقاعدة المغناطيسية إمساكه فعليًا

تتمتع أنواع الفولاذ المقاوم للصدأ الأوستنيتي الشائعة، بما في ذلك العديد من منتجات 304 و316، بجذب مغناطيسي مفيد ضئيل أو معدوم في حالتها الملدنة. وقد تؤدي المعالجة على البارد إلى ظهور بعض الاستجابة المغناطيسية، إلا أن التصاق مغناطيس يدوي بالسطح لا يثبت توفر قدرة تثبيت كافية للحفر. وتتصرف الأنواع الأخرى من الفولاذ المقاوم للصدأ بشكل مختلف، لذا يجب التأكد من المادة بدلًا من الاعتماد على مظهرها.

تعتمد قوة التثبيت المنشورة للمثقاب المغناطيسي عمومًا على ظروف محددة، بما في ذلك سُمك المادة الحديدومغناطيسية، وحالة السطح، والتلامس الكامل للقاعدة. ويمكن للطلاء، والقشور، والانحناء، والفجوات أن تقلل هذه القوة. كما أن الفولاذ المقاوم للصدأ الموجود بين المغناطيس ولوحة إسناد فولاذية يعمل كفجوة مغناطيسية؛ ولا يجوز اعتباره مكافئًا للتلامس المباشر.

قاعدة التخطيط: إذا لم توافق الشركة المصنعة للمثقاب على ترتيب التثبيت المقترح، فلا تستخدم تصنيف قوة التثبيت المغناطيسي الاسمية للمثقاب لتبرير هذا الإعداد.

خيارات التجهيز: اختر مسار الأحمال قبل اختيار المعدات

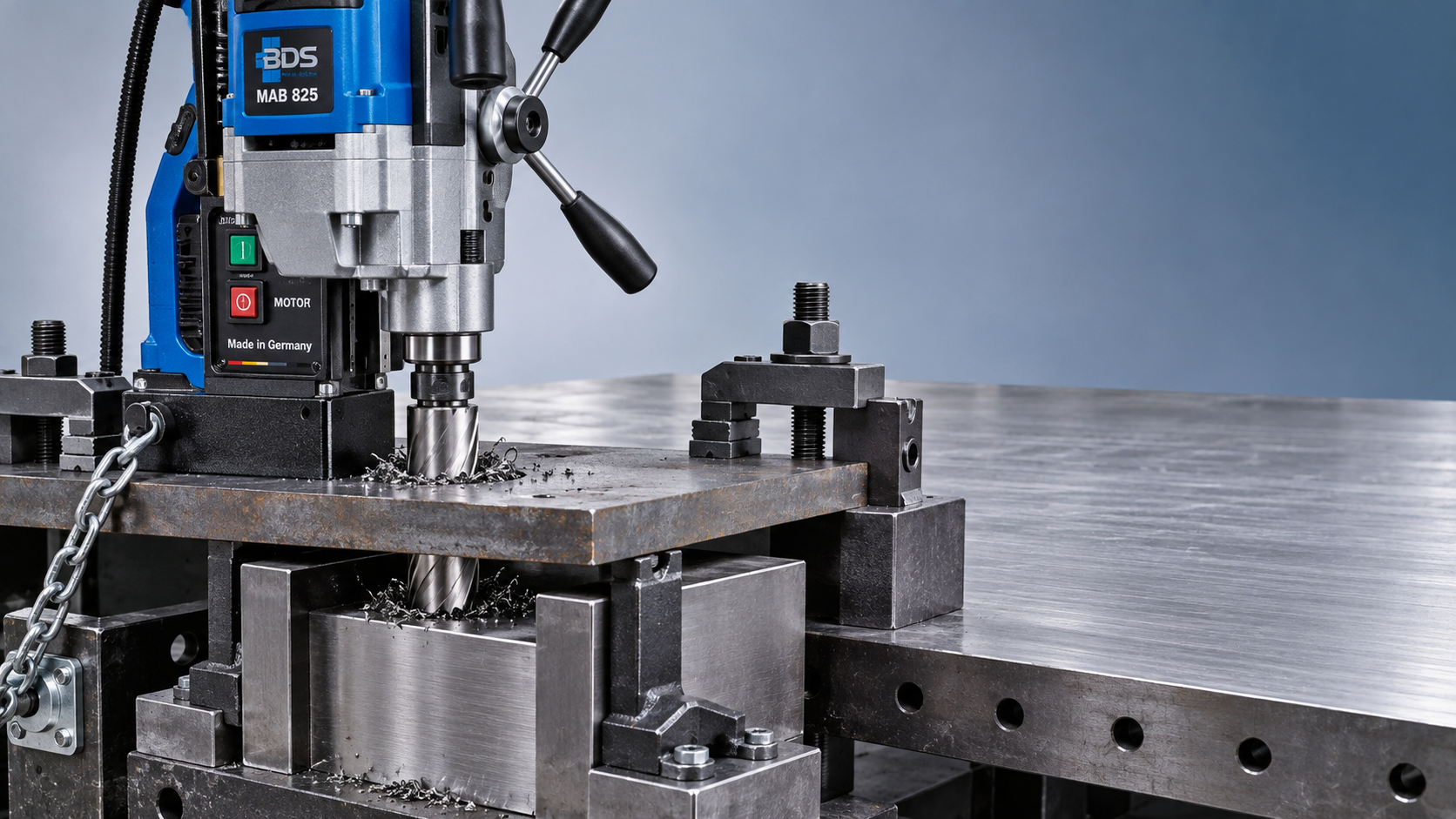

لوحة علوية مثبتة بالمشابك: تلامس مغناطيسي مباشر وخلوص مضبوط

يمكن أن توفر لوحة حديدومغناطيسية موضوعة فوق الفولاذ المقاوم للصدأ سطح ارتكاز مباشر للقاعدة المغناطيسية. وتُثبت اللوحة ميكانيكيًا بقطعة العمل أو بهيكل دعم صلب. كما تتيح فتحة موضوعة بشكل صحيح للقاطع الوصول إلى الفولاذ المقاوم للصدأ الموجود أسفلها.

يتميز هذا الترتيب بمسار أحمال واضح: من المثقاب إلى اللوحة الفولاذية، ومن اللوحة إلى المشابك، ومن المشابك إلى المكون المدعوم. ومع ذلك، يجب أن توفر اللوحة مساحة تلامس مستمرة كافية أسفل القاعدة المغناطيسية بالكامل، مع ترك خلوص للقاطع، والعمود الحامل، وإزالة الرايش. وقد تؤدي فتحة مقطوعة في موضع غير صحيح إلى تقليل التلامس المغناطيسي أو إضعاف التجهيز.

تحقق من صلابة اللوحة، ومواضع المشابك، وشوط حركة المثقاب، ومدى وصول القاطع قبل اعتماد التصميم. فقد يؤدي رفع المثقاب على لوحة تجهيز إلى عدم توفر شوط كافٍ أو إلى تشجيع استخدام قاطع طويل دون ضرورة. ولا ينبغي اكتشاف أي من المشكلتين بعد وصول المكون إلى موقع التركيب.

احمِ أسطح الفولاذ المقاوم للصدأ باستخدام مواد تلامس نظيفة ومناسبة عند الحاجة، ولكن لا تضع وسادات حماية بين القاعدة المغناطيسية وسطح ارتكازها الفولاذي، إلا إذا سمحت الشركة المصنعة بذلك. كما يجب أخذ أي حماية للواجهات في أماكن أخرى في الاعتبار عند تقييم مقاومة الانزلاق وصلابة التجهيز.

لوحة إسناد سفلية: مفيدة من حيث المبدأ، ومن السهل إساءة تقديرها

قد يبدو وضع فولاذ كربوني أسفل صفيحة من الفولاذ المقاوم للصدأ أبسط حل. وتكمن الصعوبة في أن المغناطيس يجب أن يجذب عبر سُمك الفولاذ المقاوم للصدأ وأي فجوات إضافية. وقد تكون قوة التثبيت أقل بكثير من المتوقع، حتى عندما يبدو التجميع ثابتًا عند فحصه يدويًا.

استخدم هذا الأسلوب فقط عندما تكون الشركة المصنعة للمثقاب أو مهندس تجهيزات مؤهل قد حدد ظروفًا مقبولة لهذا الترتيب المحدد. كما تحتاج لوحة الإسناد إلى تقييد إيجابي؛ فاللوحة السائبة أسفل الصفيحة لا تمثل تجهيزًا مكتملًا.

خطط بعناية لخروج القاطع. فإذا وصل القاطع إلى فولاذ الإسناد، ستتغير ظروف القطع. وفر خلوصًا مناسبًا أو ترتيبًا تضحيًا مقصودًا، واترك مساحة لخروج القرص المقطوع دون اصطدامه بالأفراد أو المعدات.

نظام تثبيت ميكانيكي: غالبًا ما يكون أفضل للأعمال المتكررة

عند الحاجة إلى تنفيذ العديد من الثقوب، قد يكون حامل المثقاب الميكانيكي المعتمد من الشركة المصنعة أكثر قابلية للتنبؤ من إعادة تجميع لوحات ارتكاز مغناطيسية مؤقتة بشكل متكرر. وبحسب المعدات، قد تتيح واجهة معتمدة تثبيت المثقاب على قالب صلب أو حامل أو تجهيز هيكلي.

لا ترتجل نقاط تثبيت على هيكل المثقاب ولا تعدل القاعدة المغناطيسية. يجب أن يتحمل نظام التثبيت قوة الدفع الناتجة عن القطع، وعزم الدوران، وقوى الرفع المحتملة دون تشويه محاذاة المثقاب. وإذا كانت الآلة تتطلب تفعيل المغناطيس كوسيلة تعشيق تشغيلية، فعليك معالجة التوافق مع الشركة المصنعة بدلًا من تجاوز دائرة السلامة.

بالنسبة إلى كميات الإنتاج، قارن هذا الأسلوب بنقل العمل إلى مكبس حفر أو مركز تشغيل. يكون المثقاب المحمول ذا قيمة عندما يتعذر تحريك المكون؛ لكنه ليس تلقائيًا الخيار الأقل تكلفة عندما يكون تحريك المكون ممكنًا.

المكونات المنحنية تحتاج إلى سرج، لا إلى محاولة موازنة

لا تملك القاعدة المغناطيسية المسطحة على الأنابيب المصنوعة من الفولاذ المقاوم للصدأ أو التركيبات المنحنية سطح ارتكاز موثوقًا. ويمكن أن يوفر السرج أو الإطار المصمم هندسيًا وسادة تثبيت حديدومغناطيسية مسطحة، بينما تعمل الأحزمة أو السلاسل أو وسائل التقييد المصممة الأخرى على تثبيت التجميع بالمكون.

يتمثل الفرق المهم بين تجهيز الأنابيب المصمم خصيصًا ووسائل التقييد المرتجلة. قيّم الانزلاق المحيطي، وتشوه الأنبوب الموضعي، واتجاه قوى الحفر. وقد تتطلب المكونات رقيقة الجدار دعمًا إضافيًا لمنع التشوه.

ما ينبغي أن تغطيه مراجعة التجهيز

تتجاوز المراجعة المفيدة السؤال عما إذا كان المثقاب سيظل مثبتًا أثناء السكون. فالقطع يولد أحمالًا متغيرة، ولا سيما أثناء الدخول، أو الاختراق الكامل، أو انحشار القاطع. حدد المسؤولية عن اعتماد الترتيب قبل بدء العمل في الموقع.

• مقاومة الأحمال: تحقق من التجميع الكامل مقابل قوى الدفع وعزم الدوران والرفع المتوقعة، باستخدام هامش أمان هندسي مناسب.
• دعم المكون: ثبّت قطعة العمل نفسها؛ فبقاء المثقاب ثابتًا ومثبتًا على صفيحة غير مستقرة يظل أمرًا غير آمن.
• التثبيت المستقل: استخدم سلسلة أو حزام السلامة المحدد من الشركة المصنعة، وثبته في نقطة مناسبة. فهو وسيلة تثبيت ثانوية وليس وسيلة التقييد الأساسية أثناء الحفر.
• خلوص التشغيل: افحص المقابض، وواقيات الحماية، وحركة القاطع، وتوصيل سائل التبريد، ومسار الكابلات، وخروج القرص المقطوع.
• الوضعية المسموح بها: تأكد من اعتماد المثقاب، والتجهيز، وطريقة التزييت، وترتيب التثبيت للوضعية المقصودة.

يستحق فقدان الطاقة اهتمامًا خاصًا عند استخدام قاعدة كهرومغناطيسية. يجب أن تتناول خطة الطوارئ ما يحدث إذا اختفى التثبيت المغناطيسي، ولا سيما أثناء العمل الرأسي أو العلوي. أبقِ الأفراد خارج مناطق السقوط والقذف المحتملة.

يجب أن يعمل استقرار التجهيز وظروف القطع معًا

قد يتصلب الفولاذ المقاوم للصدأ بالعمل عندما يحتك القاطع بدلًا من أن يقطع. اختر قاطعًا حلقيًا مناسبًا للدرجة، واتبع إرشادات السرعة والتغذية الموصى بها، واستخدم سائل قطع مناسبًا. تجنب التوقف المطول وإجبار قاطع غير حاد على اختراق المادة.

قبل حفر المكونات النهائية، اختبر الإعداد على مادة مماثلة. افحص موضع الثقب، وقطره، وتكوّن الزوائد، وحركة التجهيز، وترك العلامات على السطح. وأي حركة أو اهتزاز غير متوقع يتطلب التوقف والتحقيق، وليس مجرد تقليل التغذية حتى تصبح الأعراض أقل وضوحًا.

كما تهم نظافة السطح. فقد يؤدي تلامس تجهيزات الفولاذ الكربوني إلى نقل الحديد الحر إلى الفولاذ المقاوم للصدأ. وعندما تكون مقاومة التآكل أو المظهر مهمين، استخدم أدوات نظيفة مخصصة، وتحكم في التلوث، وحدد تنظيفًا مناسبًا بعد العمل.

ضع ميزانية للتحضير، وليس لوقت الحفر فقط

ينبغي أن تتضمن تقديرات المشروع تصنيع التجهيز، والتحقق من الإعداد، وإعادة التموضع، والفحص، واستعادة السطح. وبالنسبة إلى بضع ثقوب في الموقع، قد تكون اللوحة القابلة لإعادة الاستخدام والمثبتة بالمشابك اقتصادية. أما بالنسبة إلى الأنماط المتكررة، فقد يقلل تجهيز تحديد المواقع المزود ببيانات مرجعية محددة من اختلافات التخطيط وجهد الإعداد.

يؤثر التحضير المسبق أيضًا في عملية التجميع. تشتمل معدات النشر GH4235 التابعة لشركة Shandong VEDON Intelligent Equipment Co., Ltd. على تثبيت هيدروليكي لقطعة العمل، وقد تكون ذات صلة عند تجهيز المواد الخام قبل الحفر. وهذه عملية منفصلة: فمعدات النشر لا توفر حل تثبيت المثقاب المغناطيسي، وينبغي أن يستند اختيار الآلة إلى متطلبات المواد الخام والقطع الفعلية.

ينبغي أن يكون القرار النهائي سهل الشرح: إلى أين تذهب أحمال الحفر، وما الذي يمنع الحركة، وكيف تظل المشغلات محمية إذا حدث عطل ما. وبمجرد الإجابة عن هذه الأسئلة بشكل يمكن الدفاع عنه، يصبح استخدام المثقاب المغناطيسي على الفولاذ المقاوم للصدأ غير المغناطيسي تطبيقًا مضبوطًا بدلًا من تجربة في الموقع.
