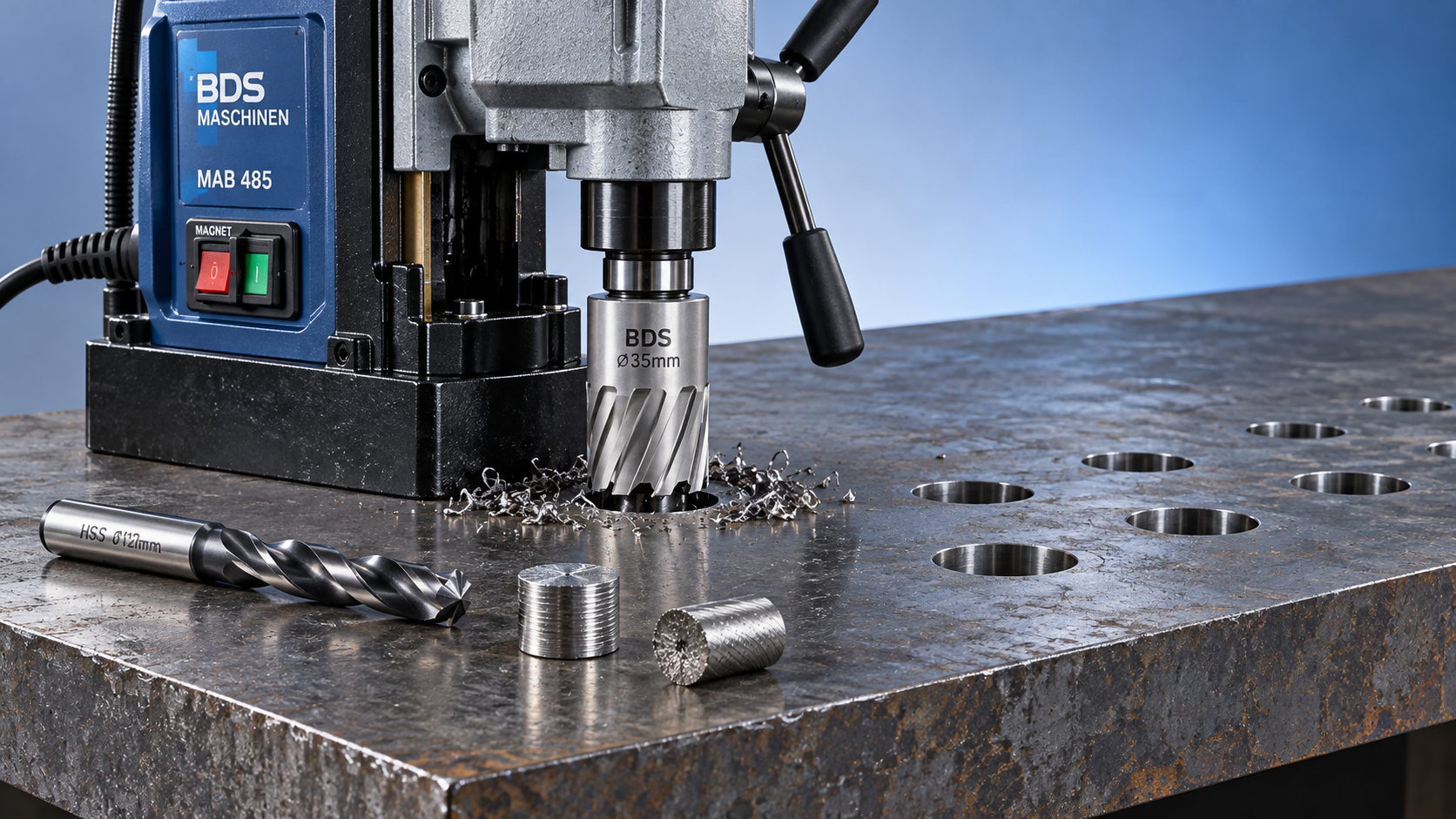

القواطع الحلقية مقابل المثاقب اللولبية لعمل الثقوب باستخدام المثقاب المغناطيسي

عند حفر ثقوب نافذة متكررة في ألواح فولاذية أو مقاطع إنشائية، غالبًا ما يكون قاطع الثقوب الحلقي خيارًا أفضل للمثقاب المغناطيسي، لا سيما مع زيادة قطر الثقب. فهو يزيل حلقة من المعدن ويترك قلبًا مركزيًا، ما يقلل حجم المادة التي تُقطع مقارنةً بمثقاب لولبي. وقد يؤدي ذلك إلى تقصير زمن الحفر وتقليل قوة الدفع المطلوبة، شريطة أن يكون القاطع والسرعة والتشحيم والإعداد مناسبة للعمل.

يظل المثقاب اللولبي مفيدًا للثقوب الصغيرة والثقوب العمياء، عندما تدعم الآلة الحفر التقليدي وتوفر تحكمًا مناسبًا في العمق. يبدأ الاختيار بمواصفات الثقب، ثم بالقدرة الفعلية للآلة على استخدام الأدوات. ولا ينبغي أبدًا افتراض أن المثقاب المغناطيسي المصنف لقطر معين من قواطع الثقوب الحلقية يمكنه استخدام مثقاب لولبي بالقطر نفسه.

ابدأ بتحديد شكل الثقب المطلوب

في أعمال التصنيع التي تتضمن حفر عدة ثقوب لخلوص البراغي عبر لوح، يوفر القطع الحلقي ميزة عملية: فلا داعي يُذكر لتحويل كامل حجم الثقب إلى رايش. وتزداد فائدة هذه الميزة مع زيادة القطر، لكن نقطة التحول تعتمد على المادة وهندسة القاطع وقدرة الآلة وعدد الثقوب.

قد يكون المثقاب اللولبي المتوافق خيارًا أسهل عند حفر بضعة ثقوب صغيرة. ويمكن أن تفوق كلفته الأولية المنخفضة ما قد يوفره القاطع الحلقي من وقت، لا سيما إذا كانت الآلة مزودة أصلًا بظرف أو محول مغزل معتمد. ولا يوجد قطر موحد ينبغي عنده على جميع المشغلين تغيير الأدوات.

تغيّر الثقوب العمياء معايير الاختيار. يترك قاطع الثقوب الحلقي التقليدي قلبًا متصلًا بقطعة العمل إلى أن يخترقها بالكامل، لذا فهو غير مناسب عمومًا عندما يتطلب العمل ثقبًا أعمى خاليًا من القلب. ويمكن للمثقاب اللولبي حفر ثقب أعمى ضمن حدود الآلة، لكن رأسه يترك قاعًا مخروطيًا. وإذا كان الرسم يتطلب قاعًا مسطحًا أو شكلًا محددًا للقاع أو تجويفًا نهائيًا بتفاوت ضيق، فقد يلزم استخدام أدوات إضافية أو إجراء عملية تشغيل أخرى.

تتطلب الثقوب الموجودة مسبقًا عناية أيضًا. يساعد دبوس التوجيه في القاطع الحلقي عادةً على تحديد موضع الأداة قبل أن تتعشق أسنانها. وعند توسيع فتحة، قد لا يتوفر هذا الدعم لتحديد الموضع. استخدم قاطعًا وترتيب توجيه مخصصين لهذه العملية. وقد يعلق المثقاب اللولبي أو يهتز أيضًا عند توسيع ثقب، ولا سيما عندما تكون المادة المتبقية قليلة بحيث لا تتعشق معها حواف القطع جيدًا.

لا تضمن أي من الأداتين تلقائيًا الحصول على تجويف دقيق نهائي. يؤثر انحراف الدوران وتآكل الأداة والتغذية وحركة القاعدة المغناطيسية في حجم الثقب وتشطيبه. وقد تكفي نتيجة الحفر النظيفة لثقوب الخلوص وفقًا للرسم؛ أما ثقوب التموضع أو تركيب المحامل، فينبغي احتساب عملية التشطيب المحددة لها.

تحقق من المغزل والسرعة ومساحة العمل قبل اختيار الأدوات

أهم فحص للتوافق هو التأكد من اعتماد الآلة لنوع الأداة وقطرها المحددين. تستخدم قواطع الثقوب الحلقية عادةً حاملاً مخصصًا، غالبًا ما يكون مزودًا بدبوس توجيه وممر لسائل التبريد. وقد تتطلب المثاقب اللولبية ظرفًا أو محولًا أو مغزلًا مخروطيًا مناسبًا. ولا يعني توافق المحول من الناحية الميكانيكية أن قدرة الآلة على الحفر مناسبة.

قد يسهل تفويت هذا الفرق في قوائم المنتجات. فعلى سبيل المثال، يذكر المنتج VDW35 قطر حفر لُبّي يبلغ 35 mm. وهذا الرقم يتعلق باختيار قاطع الثقوب الحلقي؛ ولا يثبت أن قدرة الحفر بالمثقاب اللولبي تبلغ 35 mm. وينبغي للمشغل الذي يفكر في الحفر التقليدي أن يتحقق على نحو منفصل من ترتيب المغزل المسموح به، وقدرة الحفر بالمثقاب اللولبي، وتعليمات التشغيل.

تتطلب السرعة القدر نفسه من الانتباه. فعادةً ما تتطلب أقطار القطع الأكبر سرعات مغزل أقل لتحقيق سرعة قطع معينة، بينما تؤثر المادة ودرجة الأداة في الإعداد المناسب. فالفولاذ المقاوم للصدأ، على سبيل المثال، يتطلب أداة وظروف قطع ملائمة لميله إلى التصلد بالتشغيل. ولا تكفي سرعة الآلة دون حمل لمعرفة ما إذا كانت قادرة على الحفاظ على ظروف القطع المناسبة تحت الحمل. اتبع توصيات الشركة المصنعة للأداة ضمن حدود تشغيل المثقاب.

قد تحول مساحة العمل المتاحة دون استخدام أداة مناسبة لولا ذلك. تحقق من الأبعاد التالية مجتمعةً:

• عمق القطع: يجب أن يكون العمق المصنف للقاطع الحلقي كافيًا لسمك المقطع المراد حفره.
• مشوار التغذية: يجب أن يتحرك المغزل مسافة كافية لوضع الأداة وإتمام القطع وسحبها.
• طول الأداة بعد تركيبها: قد يشغل الظرف والمثقاب اللولبي حيزًا كبيرًا أسفل المغزل.
• خلوص الاختراق: يتطلب الاختراق الكامل مساحة للأداة وللقلب المنفصل عند القطع الحلقي.

مشوار الحركة وعمق القاطع مواصفتان منفصلتان. فقد يتوفر للآلة مشوار تغذية كافٍ، مع عدم توفر الخلوص اللازم بعد تركيب مجموعة أدوات معينة، لا سيما داخل إطار أو أسفل عائق.

قد تفوق ثباتية الإعداد ميزة سرعة القاطع

تعتمد كلتا الأداتين على ثبات القاعدة المغناطيسية. وقد يقلل الطلاء والقشور والمخلفات وانحناء السطح وعدم كفاية سمك الفولاذ من قوة التثبيت الفعلية. وتنطبق قيمة قوة التثبيت المغناطيسي المنشورة على ظروف محددة؛ لذا لا ينبغي اعتبارها مقاومة متاحة على كل عارضة أو لوح أو مجموعة.

تسبب الألواح الرقيقة مشكلتين: فقد لا توفر تثبيتًا مغناطيسيًا كافيًا، وقد تنثني تحت حمل الحفر. ولا يكون ترتيب الدعم الخلفي مفيدًا إلا إذا وفر مسارًا مغناطيسيًا ودعمًا ميكانيكيًا مناسبين. اتبع الحد الأدنى لمتطلبات قطعة العمل وطرق الإعداد المعتمدة من الشركة المصنعة للآلة. وتتطلب المواد غير المغناطيسية أداة تثبيت أو ترتيب تثبيت مناسبًا ومعتمدًا.

يسهم الطرف الوسطي للمثقاب اللولبي في توليد قوة دفع محورية، ما يجعل التغذية المفرطة مشكلة خاصة في الإعدادات غير المستقرة. ويمكن لقواطع الثقوب الحلقية تقليل قوة الدفع عند حفر ثقوب نافذة أكبر، لكن أسنانها تظل بحاجة إلى تعشيق ثابت. وقد تؤدي حركة القاعدة أو ارتخاء المغزل أو اهتزاز قطعة العمل إلى الارتجاج وتكسر حواف القطع.

تتطلب الألواح المكدسة قرارًا منفصلًا. إذ تؤدي الفجوات بين الطبقات إلى تعشيق متقطع، وقد يعيق القلب المحتجز الطبقة التالية. استخدم أدوات قطع حلقية مناسبة تحديدًا للحفر عبر الألواح المكدسة، واتبع إجراءات إزالة القلب الخاصة بها. ولا تختر قاطعًا قياسيًا مخصصًا للعمل على طبقة واحدة لمجرد أن عمق قطعه يغطي السمك الإجمالي.

أثناء القطع، أوصل مادة التشحيم الموصى بها إلى حواف القطع وحافظ على تغذية مضبوطة. فقد تؤدي التغذية القليلة جدًا إلى احتكاك الأداة، بينما قد تتسبب التغذية المفرطة في تحميلها فوق طاقتها أو تحريك القاعدة. خفف التغذية عند الاقتراب من الاختراق الكامل. أوقف المغزل قبل إزالة الرايش أو القلب المحتجز، واستخدم وسيلة التثبيت الآمنة المحددة للمثقاب، ولا سيما في العمل الرأسي أو العلوي. أبعد الأشخاص عن مسار خروج القلب.

قارن التكلفة لكل ثقب مستوفٍ للمتطلبات

قد يجعل سعر شراء المثقاب اللولبي منه خيارًا جذابًا للأعمال المتقطعة. ويصبح تبرير استخدام قواطع الثقوب الحلقية أسهل عندما يتضمن العمل حفر ثقوب نافذة كبيرة متكررة، ويسمح الإعداد بتحويل ميزة القطع إلى دورات أقصر. وتشمل المقارنة المفيدة تحديد الموضع والحفر والتعامل مع الرايش وإزالة القلب وتغيير الأدوات وإعادة العمل.

يعتمد عمر القاطع أيضًا على طريقة تنفيذ العمل. فقد ترتفع تكلفة الأداة الأغلى بسرعة إذا واجهت مرارًا قاعدة غير مستقرة أو سرعة غير مناسبة أو عمليات قطع متقطعة لم تُصمم لتحملها. وتوفر قواطع الثقوب الحلقية المصنوعة من الفولاذ عالي السرعة وتلك ذات الرؤوس المصنوعة من الكربيد توليفات مختلفة من المتانة وقدرة القطع ومتطلبات الصيانة. اختر درجة الأداة وفقًا للمادة وظروف التشغيل، بدلًا من اعتبار الخيار الأعلى سعرًا ترقية تلقائية.

لحفر مجموعة من الثقوب النافذة في الفولاذ الإنشائي، ابدأ بالتحقق من أن القاطع الحلقي يغطي القطر والعمق المطلوبين، ثم تحقق من توافق الحامل والسرعة المتاحة والدعم المغناطيسي وخلوص القلب. أما للثقوب الصغيرة أو العمياء، فتحقق من ترتيب الحفر بالمثقاب اللولبي المعتمد للآلة ومن شكل القاع المطلوب. وإذا لم يكن أي من الإعدادين مؤكدًا، فحل هذه المشكلة قبل شراء الأدوات.

قبل تنفيذ المجموعة كاملةً، افحص الثقب الأول للتحقق من قطره والنتوءات والتشطيب والموضع، وراقب المثقاب لرصد أي حركة أو ارتجاج أثناء القطع. وتمنح الأداة التي تحقق متطلبات الرسم مع قطع مستقر ومناولة سهلة المشغل أساسًا موثوقًا لمواصلة العمل.
