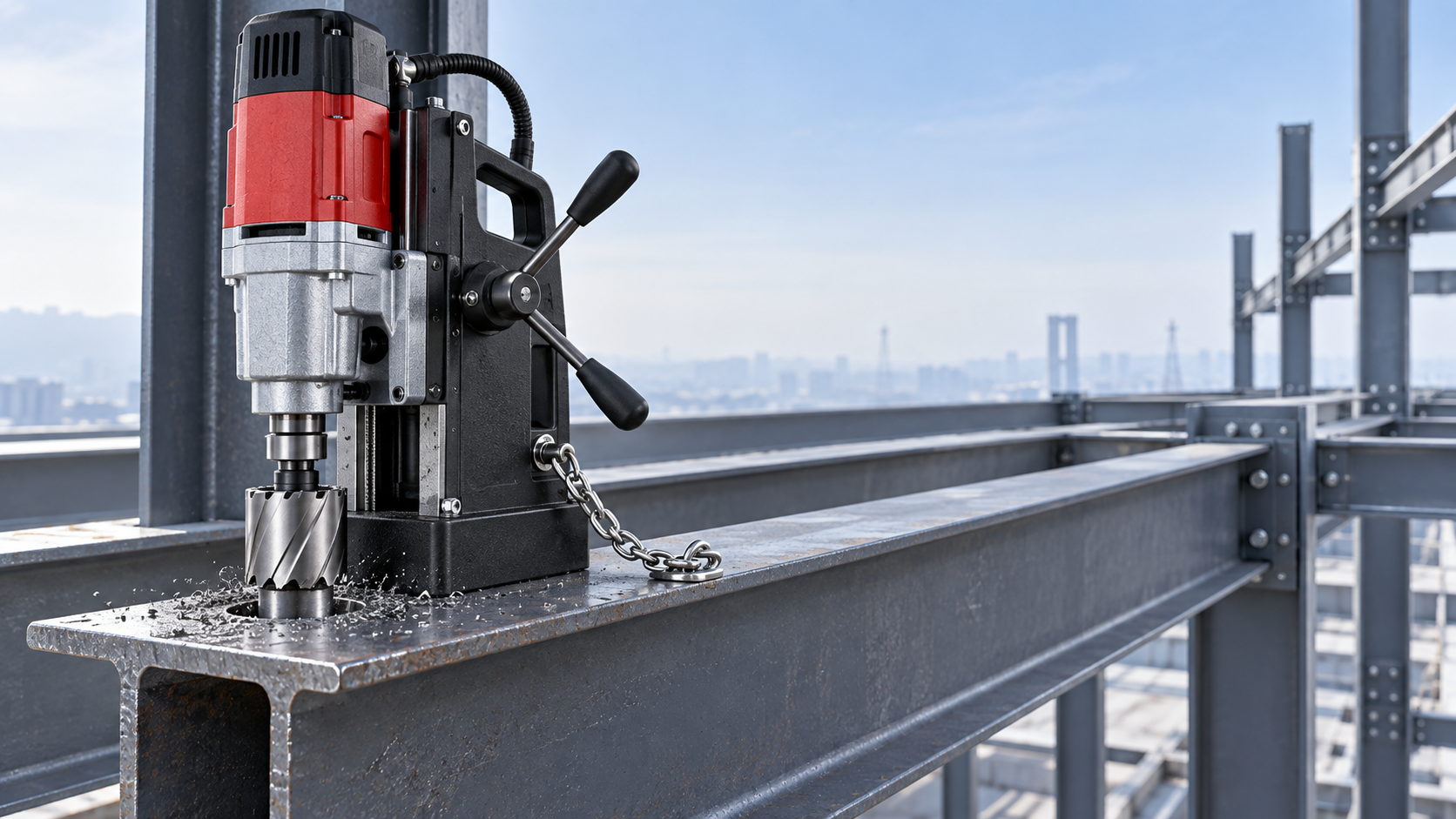

هل مثقاب VD50 المغناطيسي مناسب لثقب الفولاذ الإنشائي؟

يمكن أن يكون مثقاب المغناطيسي VD50 خيارًا مناسبًا لثقب الفولاذ الإنشائي عندما تتطلب المهمة ثقوبًا موضوعة بدقة في العناصر الفولاذية الحديدية، لا سيما أثناء أعمال التصنيع أو التركيب أو الإصلاح أو التعديل. ولا تقتصر قيمته على أنه يثقب أسرع من المثقاب اليدوي. إذ يثبت المثقاب المغناطيسي نفسه على قطعة العمل، مما يحافظ على استقرار القاطع بدرجة أكبر ويقلل الجهد اللازم لإنتاج ثقوب براغي متكررة بدقة.

ومع ذلك، تعتمد الملاءمة بدرجة أقل على البيانات الاسمية وبدرجة أكبر على المقطع الفولاذي الفعلي ومواصفات الثقب وموقع العمل وظروف الوصول وضوابط السلامة. ويُعد المثقاب المغناطيسي من نوع VD50 عمومًا أداة عملية في الموقع للعوارض والأعمدة والصفائح والقنوات والمكونات الإنشائية الأخرى ذات السطح المغناطيسي النظيف والسميك بما يكفي. لكنه ليس الحل المناسب تلقائيًا لكل مهام ثقب الفولاذ.

مواضع استخدام مثقاب المغناطيسي VD50 في أعمال الفولاذ الإنشائي

تتطلب مشاريع الفولاذ الإنشائي غالبًا ثقوبًا بعد تسليم العناصر أو وضعها في مواقعها: ومن الأمثلة الشائعة تغييرات الوصلات، والثقوب الفائتة، والحوامل المضافة، ودعامات الدرابزين، والمقويات، ودعامات المعدات، والتصحيحات الميدانية. وقد يؤدي نقل عنصر كبير مجددًا إلى الورشة لمجرد ثقب عدد محدود من الثقوب إلى تعطيل تسلسل العمل. ويعالج المثقاب المغناطيسي المحمول هذه المشكلة من خلال نقل عملية الثقب المضبوطة إلى العنصر الفولاذي.

يكون مثقاب المغناطيسي VD50 مناسبًا للغاية عندما يكون سطح الثقب مستويًا بما يكفي لارتكاز المغناطيس بالكامل وتكون المادة مغناطيسية. وعلى صفيحة فولاذية أو جناح عارضة مُجهز بشكل صحيح، يعمل الالتصاق المغناطيسي على تثبيت الماكينة أثناء دخول القاطع إلى المادة وخروجه منها. ويساعد ذلك المشغل على الحفاظ على موضع الثقب وتقليل انحراف القاطع، خصوصًا مقارنة ببدء ثقب أكبر باستخدام مثقاب محمول تقليدي.

بالنسبة للمشاريع التي تتضمن ثقوب وصلات متكررة، تكمن الفائدة العملية في الاتساق. فمن الأسهل محاذاة المثقاب الثابت اعتمادًا على علامات التخطيط أو قالب، كما أن القواطع الحلقية تزيل فقط المادة المحيطة بالثقب بدلًا من تحويل الثقب بالكامل إلى رايش. وهذا قد يجعل الثقوب ذات الأقطار الكبيرة أكثر قابلية للإدارة في الفولاذ الإنشائي.

الظروف التي تحدد ما إذا كان خيارًا جيدًا

قبل تخصيص مثقاب مغناطيسي لحزمة العمل، راجع ظروف الثقب كمجموعة متكاملة. فالتركيز على قطر الثقب المطلوب فقط خطأ شائع في الشراء والتخطيط.

لا يُغني المثقاب المغناطيسي عن مراجعة رسم الوصلة. يجب تحديد مركز الثقب وخلوص البرغي والمسافة عن الحافة وإمكانية الوصول إلى العنصر وما إذا كان التغيير يؤثر في تصميم الوصلة قبل بدء القطع. فالثقب السريع لا يصحح ثقبًا موضوعًا في مكان غير صحيح.

التثبيت المغناطيسي هو فحص السلامة والجودة الأساسي

الالتصاق المغناطيسي هو أساس العملية. ويجب أن ترتكز قاعدة المثقاب على فولاذ حديدي عارٍ وأملس بدرجة معقولة، من دون رذاذ لحام أو قشور درفلة مفككة أو طلاء سميك أو رايش أو تراكمات غير مستوية أسفلها. ولا يستغرق تنظيف مساحة صغيرة للارتكاز وقتًا طويلًا، ويمكن أن يمنع سوء المحاذاة والاهتزاز وتلف القاطع والحركة أثناء القطع.

لا تفترض أن العنصر الفولاذي الكبير يوفر دائمًا قاعدة مغناطيسية آمنة. فقد لا يوفر الجناح الضيق مساحة مستوية كافية للمغناطيس بالكامل. كما يمكن أن يقلل السطح المخروطي أو المنحني أو المتآكل أو المطلي بكثافة من التلامس. ويهم تركيب المادة أيضًا: فالمثاقب المغناطيسية مخصصة للمواد الحديدية ولا يمكنها الاعتماد على مغناطيسها عند استخدامها على درجات الفولاذ المقاوم للصدأ ذات الاستجابة المغناطيسية المنخفضة أو الألومنيوم أو المواد الأخرى غير الحديدية.

في الأعمال الرأسية وفوق الرأس، لا تكون سلسلة أو حزام الأمان خيارًا اختياريًا. فهي توفر تثبيتًا ثانويًا إذا انقطعت الطاقة أو تغيرت ظروف التثبيت. ويجب دعم المثقاب قبل وضعه، كما يجب أن يبقى المشغل بعيدًا عن مسار السقوط المحتمل. وتكتسب هذه الضوابط أهمية لحماية الجدول الزمني بقدر أهميتها لسلامة الأفراد: إذ قد يؤدي سقوط المثقاب إلى إتلاف قطعة العمل أو معدات الوصول أو الأعمال المكتملة القريبة.

تعتمد الدقة على الإعداد، وليس على المثقاب وحده

يمكن لمثقاب المغناطيسي VD50 إنتاج ثقوب إنشائية نظيفة وقابلة للاستخدام، لكن الدقة في الموقع تأتي من الانضباط في التخطيط والإعداد. علّم مركز الثقب بوضوح، وتحقق من الأبعاد المرجعية انطلاقًا من نقطة مرجعية ثابتة، واستخدم دبوس توجيه القاطع أو طريقة التمركز المناسبة للأداة. تحقق من أن جسم المثقاب ومقابض التغذية لديهما خلوص كافٍ قبل تشغيل المغناطيس؛ فالمثقاب المتمركز بشكل صحيح ولكن الذي لا يمكن تغذيته بأمان يجب إعادة وضعه.

تكون القواطع الحلقية عادةً الأداة المفضلة للثقوب الكبيرة لأنها تقطع حلقة بدلًا من إزالة اللب بالكامل. ويعتمد أداؤها على استخدام قاطع غير تالف ودبوس توجيه صحيح وضغط تغذية ثابت وتزييت مناسب. وقد تؤدي القوة المفرطة إلى تشرّح القاطع أو انحشاره. أما التغذية القليلة جدًا فقد تولد حرارة زائدة وتقلل عمر الأداة. والهدف هو قطع مضبوط مع تكون رايش ظاهر، وليس أقصى ضغط على الذراع.

بعد الاختراق، أزل اللب بعناية وافحص الثقب. فقد تشير النتوءات أو سوء المحاذاة أو الثقب المستطيل إلى سوء الارتكاز أو تآكل القاطع أو الاهتزاز المفرط أو سطح غير مناسب. تعامل مع الثقوب القليلة الأولى في حالة عمل جديدة باعتبارها فحصًا للعملية، بدلًا من افتراض أن كل موضع سيتصرف بالطريقة نفسها.

متى لا يكون المثقاب المغناطيسي أفضل طريقة

هناك حالات واضحة ينبغي فيها استبدال الحل المحمول بعملية أخرى. فإذا كان العنصر غير مغناطيسي أو رقيقًا جدًا أو منحنيًا بشدة أو يتعذر الوصول إليه أو لا يمكنه توفير قاعدة ثابتة، فلا ينبغي فرض استخدام مثقاب مغناطيسي. وقد يلزم ترتيب ثقب مُثبت بالمشابك أو تجهيزة مصممة لهذا الغرض أو طريقة معتمدة أخرى.

كما أنه لا يكون مناسبًا عندما يتعين أن يفي عدد كبير من الثقوب بمتطلبات موضعية مضبوطة بدقة عبر قطعة متكررة. ويُنجز هذا العمل عمومًا بصورة أفضل قبل التجميع على مركز تشغيل CNC. وبالنسبة للصفائح المُصنّعة والحوامل ومكونات الوصلات الدقيقة، توفر معدات مثلVMC855 خيارًا أكثر ضبطًا داخل الورشة، من خلال طاولة عمل صلبة وتموضع مبرمج وحركة محاور متكررة. ويختلف دورها عن المثقاب المغناطيسي المحمول: فهي تدعم التشغيل الدقيق المخطط له، بينما يدعم المثقاب المغناطيسي العمل المرن في الموقع أو على أرضية التصنيع.

يساعد هذا التمييز على تجنب خطأ قرار مكلف. لا تشترِ مثقابًا مغناطيسيًا لحل مشكلة إنتاج بكميات كبيرة أو تشغيل بتفاوتات ضيقة، ولا تؤخر تعديلًا صغيرًا في الموقع عبر التعامل معه كما لو كان عملًا في ورشة CNC.

فحص عملي قبل الاستخدام

قبل تخصيص VD50 لحزمة أعمال الفولاذ الإنشائي، أكد هذه النقاط مع المشرف والمشغل:

• المادة حديدية وتوفر مساحة مستوية ونظيفة لتلامس مغناطيسي كامل.
• يتوافق قطر الثقب وسماكة المادة وعمق القاطع المطلوب مع الأداة المخطط لها.
• تم التحقق من مواقع الثقوب وفقًا لتفاصيل الوصلة المعتمدة ونقاط المرجع التي يمكن الوصول إليها.
• يمكن وضع المثقاب وتغذيته دون تداخل من صفائح الجسر أو اللحامات أو الفولاذ المجاور أو معدات الوصول.
• تتوفر سلسلة أو حزام أمان للأعمال غير الأفقية، إلى جانب إدارة مناسبة للطاقة والتحكم في الرايش.
• يبرر حجم الثقوب المتوقع استخدام الثقب المحمول بدلًا من التشغيل في الورشة قبل التركيب.

بالنسبة لثقب الفولاذ الإنشائي الموضعي على الأسطح الحديدية المناسبة، يُعد مثقاب المغناطيسي VD50 فئة أدوات منطقية وفعالة. وتأتي أفضل نتائجه من التعامل مع التلامس المغناطيسي وتخطيط الثقوب واختيار القاطع واتجاه العمل باعتبارها أجزاء من خطة ثقب واحدة. وعندما تتوفر هذه الظروف، يمكنه تقليل وقت إعادة العمل في الموقع دون المساس بالانضباط المطلوب للوصلات الإنشائية.
