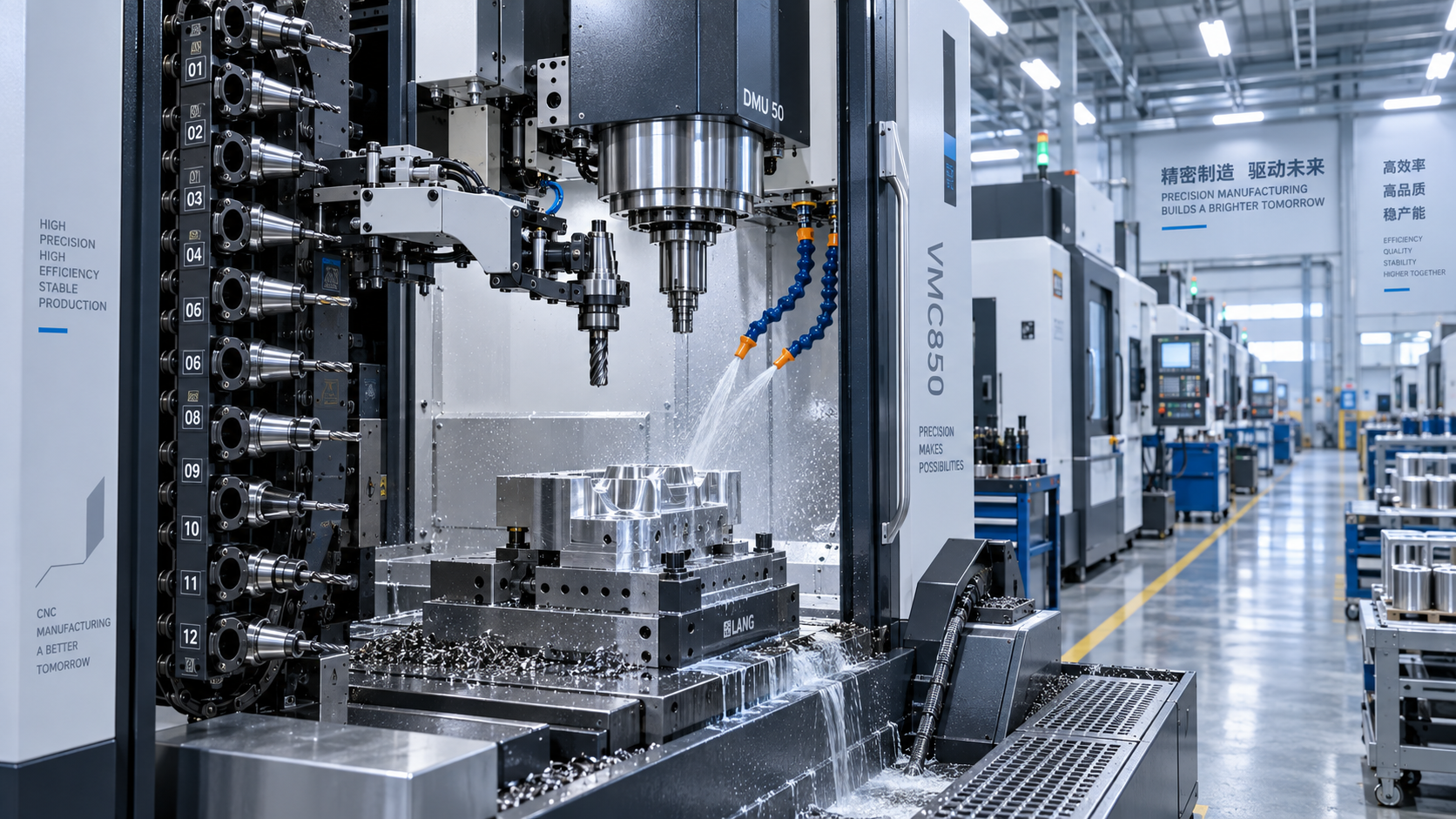

أنواع مبدلات الأدوات في مراكز التشغيل العمودية وتأثيرها على الإنتاج

ابدأ بقرار الإنتاج، وليس بمخزن الأدوات

ينبغي اختيار مبدل الأدوات انطلاقًا من خطة الإنتاج. يحدد عدد الأدوات المطلوب، وتكرار التغيير، ومزيج القطع، وأهداف زمن التشغيل، وخطط الأتمتة التصميم المناسب.

يعالج كل من مبدلات الأدوات المظلية والذراعية والسلسلية مشكلات تشغيلية مختلفة. ويظهر تأثيرها في وقت عدم القطع، وتدخل المشغل، ومتطلبات الصيانة، والثقة في الجدولة.

بالنسبة للأعمال منخفضة الحجم، قد يقدم مبدل مدمج قيمة كافية. أما في الإنتاج المتكرر، فإن فقدان بضع ثوانٍ لكل تغيير أداة قد يصبح قيدًا ملموسًا على الطاقة الإنتاجية السنوية.

لذلك ينبغي لقادة المشاريع حساب تغييرات الأدوات لكل دورة، والدورات لكل وردية، والاستخدام المخطط للمغزل، والأثر المالي لتأخر القطع قبل اعتماد مواصفات المعدات.

مبدلات الأدوات المظلية: مدمجة واقتصادية للأعمال المستقرة

يضع مبدل الأدوات المظلي الأدوات في قرص دائري بالقرب من المغزل. ويتحرك المغزل إلى موضع الأداة المحددة عند كل عملية تبديل.

يكون هذا الترتيب عادةً الخيار الأكثر اقتصادية لمركز تشغيل عمودي ذي متطلبات متواضعة لسعة الأدوات وبرامج تشغيل قابلة للتنبؤ نسبيًا.

ميزته الأساسية هي البساطة. إذ يمكن أن تقلل التجميعات المتحركة الأقل من الاستثمار الأولي، وتبسط التشغيل الأولي، وتجعل الفحص الروتيني أكثر سهولة لفرق صيانة المصنع.

غالبًا ما تناسب الأنظمة المظلية ورش التشغيل، وأقسام النماذج الأولية، والمرافق التعليمية، وخطوط الإنتاج التي تشغل قطعًا ذات عمليات محدودة ومتطلبات أدوات مستقرة.

القيد هو سرعة التبديل. ولأن حركة المغزل تشارك في تسلسل التغيير، فإن زمن الانتقال من أداة إلى أخرى يكون عادةً أطول من التكوين الذراعي.

قد يكون هذا الفرق ضئيلًا في عمليات التخشين الطويلة. لكنه يصبح مهمًا عندما تحتوي البرامج على عمليات ثقب وقلاوظ وتشطيب وشطف حواف وقياس متكررة.

ينبغي للمديرين أيضًا تقييم سهولة الوصول حول القرص. إذ يؤثر تحميل الأدوات، وتحديدها، وإدارة الرايش، والاستعادة بعد دورة متوقفة في سهولة التشغيل الفعلية.

مبدلات الأدوات الذراعية: الخيار المعتاد للتحكم في زمن الدورة

تستخدم المبدلات الذراعية ذراعًا ميكانيكية متأرجحة لإزالة الأداة الحالية وتركيب الأداة التالية، وغالبًا ما تنجز العمليتين في حركة واحدة منسقة.

يوفر هذا التصميم عادةً أزمنة تبديل أسرع من أداة إلى أخرى مقارنةً بالأنظمة المظلية. وغالبًا ما يمثل أفضل توازن بين الاستثمار والسرعة والموثوقية ومرونة الإنتاج.

بالنسبة لمديري المشاريع، يصبح أداء النوع الذراعي أكثر أهمية عندما تتطلب القطع العديد من القواطع. إذ يمكن لتوفير عدة ثوانٍ عبر تغييرات الأدوات المتكررة أن يحرر طاقة كبيرة للمغزل.

فكر في مكوّن يتطلب اثني عشر تغييرًا في كل دورة ويُنتج مئات المرات أسبوعيًا. يمكن للتبديلات الأسرع تقليل وقت الانتظار دون إضافة ماكينة أخرى.

تعد الأنظمة الذراعية مناسبة تمامًا لمكونات السيارات، والقوالب، والتجهيزات، والصمامات، والهياكل الدقيقة، وقطع الهندسة العامة ذات التعقيد البرامجي المتوسط إلى العالي.

كما تدعم تخطيطًا أكثر قابلية للتنبؤ لزمن التكت. فعندما يكون زمن التغيير ثابتًا، يمكن للمهندسين تقدير المخرجات بثقة أكبر ووضع التزامات تسليم أكثر واقعية.

ومع ذلك، تضيف الآلية أجزاءً إضافية تتطلب صيانة منضبطة. يجب فحص محاذاة الذراع، وحالة القابض، والمستشعرات، وتوجيه المغزل، وتثبيت الأداة بصورة منتظمة.

قد تفقد تكلفة الشراء الأقل قيمتها بسرعة إذا كانت الماكينة المختارة تفتقر إلى قدرة خدمة محلية، أو توافر قطع الغيار، أو جدول واضح للصيانة الوقائية.

مبدلات الأدوات السلسلية: مصممة لتنوع الأدوات وقابلية توسع الإنتاج

تخزن مبدلات الأدوات السلسلية الأدوات في مخزن أكبر، يضم عادةً عشرات المواضع. ويعرض نظام فهرسة الأداة المحددة لآلية النقل.

تكمن القيمة الأساسية في السعة وليس السرعة فقط. إذ يتيح المخزن الأكبر إبقاء البرامج المعقدة محملة دون تغييرات إعداد يدوية متكررة بين المهام.

وهذا مهم للمشاريع التي تجمع بين التفريز والثقب والقلاوظ والتجويف والتوسيع والنقش والتشطيب. يحمي توفر الأدوات استمرارية الدورة ويقلل الأخطاء المرتبطة بالإعداد.

تكون الأنظمة السلسلية مفيدة بشكل خاص في خلايا التصنيع المرنة، والورديات غير المراقبة، والإنتاج متعدد الطرازات، والقطع التي تتطلب أدوات احتياطية لإدارة التآكل أو تخطيط الطوارئ.

على سبيل المثال، يمكن للمشغل تحميل قواطع مكررة للعمليات الحرجة. ويمكن لوحدة التحكم استدعاء أداة بديلة بعد بلوغ حدود تآكل محددة، مما يساعد في الحفاظ على اتساق الأبعاد.

عندما يكون ثقب المعادن عملية رئيسية، تكون استراتيجية الأدوات مهمة أيضًا. يمكن أن يدعم مثقاب 35mm مصنوع من كربيد التنجستن التطبيقات الإنشائية المتطلبة.

قد يكون عمق القطع البالغ 35mm ونطاق القطر من 46 إلى 50mm مناسبين للسكك الحديدية والجسور والهياكل الفولاذية والأنفاق وأعمال النفط والغاز وتصنيع البنية التحتية للطاقة.

تتطلب المخازن السلسلية مساحة أكبر وإدارة أدوات أكثر دقة، وقد تتطلب إنفاقًا رأسماليًا أعلى. وتكون هذه المقايضات مبررة عندما تكون لمرونة الإعداد أو السعة غير المراقبة قيمة قابلة للقياس.

قارن مبدلات الأدوات من خلال اقتصاديات الإنتاج

ينبغي إدراج اختيار مبدل الأدوات في نموذج التكلفة الإجمالية للملكية، بدلًا من اعتباره خيارًا منفصلًا للماكينة أو مقارنة تقنية بسيطة.

ابدأ بالطلب السنوي على القطع ومسار التشغيل المتوقع. حدد كل تغيير أداة وتغيير إعداد وتدخل يدوي ومصدر محتمل لانقطاع الإنتاج.

ثم قدّر الطاقة المفقودة باستخدام معدل التكلفة الفعلي لكل ساعة. ضمّن العمالة، والنفقات العامة للمنشأة، ودعم البرمجة، وتكاليف الجودة، وتكلفة التسليم المتأخر.

قد يكلف المبدل الذراعي أكثر من التصميم المظلي، إلا أن زمن دورته الأقصر يمكن أن يحقق عائدًا عندما يكون الطلب مستقرًا واستخدام المغزل مرتفعًا.

قد يبدو المخزن السلسلي مفرطًا لعائلة قطع حالية واحدة. لكنه قد يكون الخيار الأقل مخاطرة عند توقع متغيرات المنتجات أو التشغيل غير المراقب أو عمليات إضافية.

لا تستخدم فقط زمن تغيير الأداة الاسمي الوارد في الكتيبات. اطلب عروض دورات باستخدام برامج ممثلة، وأحجام أدوات فعلية، وظروف سائل التبريد، ومواضع أدوات واقعية.

يمكن لترتيب اختيار الأدوات أن يؤثر في زمن فهرسة المخزن. ناقش توزيع جيوب الأدوات مع مورد الماكينة وفريق CAM قبل قبول تقديرات زمن الدورة الموعودة.

مخاطر الموثوقية التي تؤثر في تسليم المشروع

يؤدي تعطل مبدل الأدوات عادةً إلى إيقاف الماكينة بالكامل، مما يجعل الموثوقية خطرًا على التسليم وليس مجرد مسألة صيانة. وقد يكون وقت الاستعادة أطول من المتوقع.

تشمل الأسباب الشائعة مسامير سحب تالفة، ووزن أداة غير صحيح، وحوامل أدوات ملوثة، وإمداد هواء ضعيف، وأعطال المستشعرات، وسوء توجيه المغزل، وجيوب مخزن محملة فوق طاقتها.

تتطلب الأدوات الكبيرة أو الثقيلة اهتمامًا خاصًا. فقد تتداخل أبعادها مع الجيوب المجاورة، بينما يمكن للكتلة الزائدة أن تسرع التآكل في آليات المخزن والنقل.

حدد مبكرًا الحد الأقصى لقطر الأداة وطولها ووزنها وقيود الجيوب المجاورة. يجب أن تتطابق هذه الحدود مع حزمة القطع الفعلية، لا مع الأدوات القياسية الموردة في البداية فقط.

اطلب عملية استعادة موثقة لعمليات التغيير المتوقفة. ينبغي أن يعرف المشغلون كيفية استعادة موضع الماكينة، والتحقق من هوية الأداة، وتجنب إتلاف مخروط المغزل.

يعتمد الإنتاج الموثوق أيضًا على الانضباط في بيانات الأدوات. تحتاج قيم عمر الأداة، والإزاحات، وتخصيصات الجيوب، وإجراءات الاستبدال إلى مسؤولية مشتركة بين فرق الإنتاج والجودة والصيانة.

كيفية مواءمة المبدل مع سيناريو التشغيل الخاص بك

اختر المبدل المظلي عندما تكون الميزانيات محدودة، وعدد الأدوات منخفضًا، ودورات التشغيل طويلة، وتنوع المنتجات محدودًا. وتوفر البساطة أقوى قيمة له.

اختر المبدل الذراعي عندما يكون تقليل زمن الدورة مهمًا، وتتطلب القطع تبديلات متكررة، وتتطلب العملية حلًا وسطًا عمليًا بين التكلفة والإنتاجية.

اختر المبدل السلسلي عندما يخلق عدد الأدوات أو تعقيد المنتج أو الأتمتة أو الأدوات الاحتياطية أو التوسع المستقبلي حاجة موثوقة لسعة مخزن أكبر.

لكل خيار، اسأل عما إذا كانت الماكينة تستطيع دعم التجهيزة المقصودة، وحجم قطعة العمل، وطريقة إخلاء الرايش، ونظام القياس، وحوامل الأدوات، وواجهة الأتمتة اللاحقة.

ينبغي أن يتضمن تخطيط السعة النمو المتوقع، لكنه يجب أن يظل قائمًا على الأدلة. لا جدوى كبيرة من دفع ثمن سعة مخزن غير مستخدمة دون خارطة طريق محددة للإنتاج أو الأتمتة.

يمكن لشركة Shandong VEDON Intelligent Equipment دعم هذا التقييم من خلال ماكينات CNC، وحلول التصنيع الذكي، وأدوات القطع الدقيقة، والخدمات المتوافقة مع متطلبات التشغيل.

الخلاصة: اختر وفقًا للقيد الذي يحد من الإنتاج

أفضل مبدل أدوات هو الذي يزيل أهم قيد إنتاجي بتكلفة دورة حياة مقبولة. فالأسرع ليس بالضرورة الأكثر ربحية.

تناسب المبدلات المظلية الأعمال المستقرة والأقل تعقيدًا. وتعزز الأنظمة الذراعية التحكم في زمن الدورة، بينما توفر المبدلات السلسلية المرونة لبيئات الإنتاج المعقدة أو المؤتمتة أو المتطورة.

ينبغي لمديري المشاريع التحقق من القرار عبر دراسات دورات ممثلة، وتحليل سعة الأدوات، وتخطيط الصيانة، وحسابات عائد واقعية قبل اعتماد مواصفات مركز تشغيل عمودي.
